Description générale

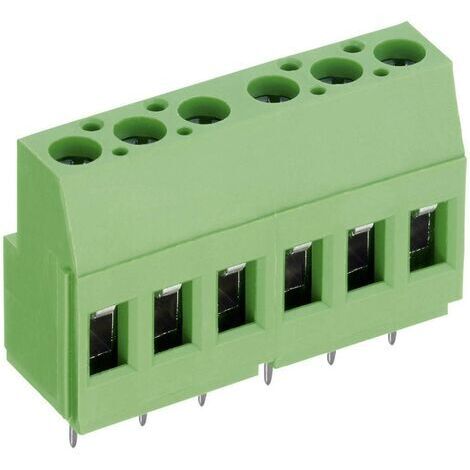

Le bornier à vis PTR Hartmann AKZ700/3-5.08-V est conçu pour des connexions fiables et sécurisées. Il dispose d'un principe de levier pour faciliter le raccordement des câbles. Ce modèle est de couleur verte et est adapté pour des applications sur circuits imprimés.Spécifications techniques
- Courant nominal : 20 A
- Tension nominale : 300 V
- Dimensions : Hauteur 15.84 mm, Largeur 23.00 mm, Longueur 10.50 mm
- Longueur dénudée (max.) : 8 mm
- Longueur dénudée (min.) : 8 mm
- Section de câble flexible : max. 2.50 mm², min. 0.20 mm²
- Section de câble rigide : max. 4.00 mm², min. 0.20 mm²
- Pas : 5.08 mm
- Matériau du contact : laiton
- Nombre de pôles : 3
- Nombre de rangées : 1
- AWG maxi : 12, AWG mini : 30
Compatibilité et accessoires
- Type de bornes de raccordement : Bornier à vis
- Connexion : pour circuits imprimés
Installation
Le bornier est conçu pour un montage facile sur circuits imprimés, avec un sens d'enclenchement vertical et un sens d'enfichage horizontal par rapport à la platine.
Utilisation
Idéal pour des applications nécessitant des connexions électriques sécurisées, ce bornier est adapté tant pour les particuliers que pour les professionnels.
