Description générale

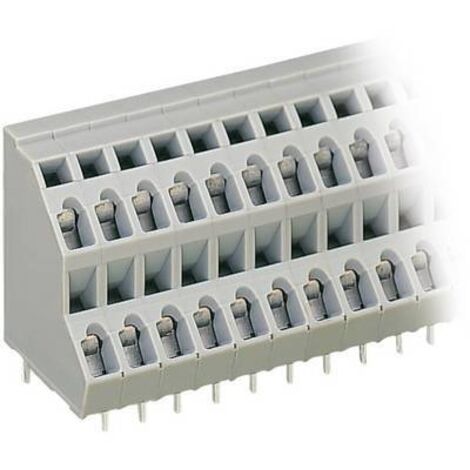

Le bornier à 2 étages WAGO 736-106 est conçu pour des applications industrielles, offrant une connexion fiable grâce à sa technologie de borne à ressort. Avec un total de 12 pôles répartis sur 2 rangées, ce bornier est idéal pour les circuits imprimés et permet une gestion efficace des câbles.Spécifications techniques
- Dimensions : Hauteur 30.50 mm, Largeur 31.00 mm, Longueur 21.00 mm
- Longueur dénudée (max.) : 6 mm
- Longueur dénudée (min.) : 6 mm
- Section de câble flexible (max.) : 2.50 mm²
- Section de câble flexible (min.) : 0.08 mm²
- Section de câble rigide (max.) : 2.50 mm²
- Section min. de câble rigide : 0.08 mm²
- Tension nominale : 320 V
- AWG maxi : 12
- AWG mini : 28
- Pas : 5 mm
- Matériau du contact : cuivre électrolytique, étamé
- Protection du fil : oui
- Type : 736-106
Compatibilité et accessoires
- Type de bornes de raccordement : Bornier à 2 étages
- Connexion : borne à ressort pour circuits imprimés
Installation
Le bornier est conçu pour une installation facile sur des circuits imprimés, avec un sens d'enfichage incliné par rapport à la platine, facilitant ainsi le câblage.
Utilisation
Ce bornier est idéal pour une utilisation dans des applications industrielles nécessitant une connexion sécurisée et efficace des câbles, notamment dans les systèmes électroniques et de contrôle.
