Description générale

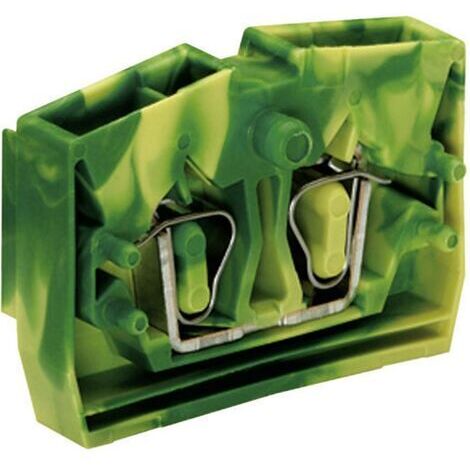

La borne d'extrémité WAGO 264-307 est conçue pour une connexion fiable grâce à son système de ressort de traction. Elle est idéale pour les câbles en cuivre, permettant de connecter de 1 à plusieurs fils. Cette borne est équipée d'une connexion CAGE-CLAMP ®, facilitant le raccordement des bornes centrales. Une plaque d'obturation peut être encliquetée à une extrémité, tandis qu'à l'autre extrémité, une borne terminale est présente, chacune dotée d'une bride de fixation pour une installation sécurisée.Spécifications techniques
- Courant nominal : 24 A
- Tension nominale : 800 V
- Largeur de la borne : 6 mm
- Longueur dénudée (max.) : 9 mm
- Longueur dénudée (min.) : 8 mm
- Section de câble flexible (max.) : 2.50 mm²
- Section de câble flexible (min.) : 0.08 mm²
- Section de câble rigide (max.) : 2.50 mm²
- Section min. de câble rigide : 0.08 mm²
- AWG max. : 14
- AWG min. : 28
- Ø trou de fixation : 3,2 mm
- Nombre de pôles : 2
- Nombre de pôles par rangée : 2
- Nombre de rangées : 1
Compatibilité et accessoires
- Type de connecteur : Borne d'extrémité
- Couleur : vert-jaune
Installation
La borne est équipée d'une bride de fixation pour une installation à vis sur une barrette de jonction, assurant une connexion stable et sécurisée.
Utilisation
Cette borne est utilisée pour établir des connexions électriques dans divers projets de câblage, notamment dans les installations électriques domestiques et industrielles.
Autres informations
Référence fabricant : 264-307
