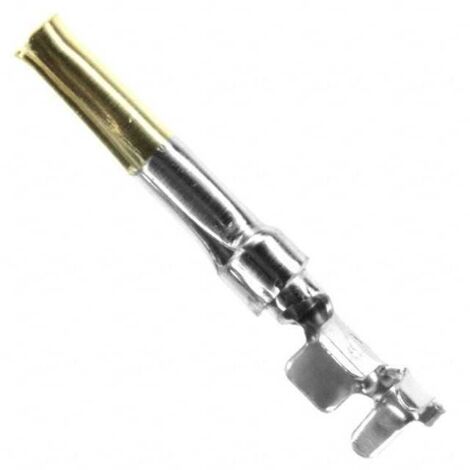

Contact femelle à sertir TE Connectivity 166291-1 AWG min.: 24 - AWG max.: 20 doré 1 pc(s) W25531

Informations produit

Description

Description générale

Contact femelle à sertir TE Connectivity 166291-1, conçu pour des applications de connexion fiables. Ce connecteur est idéal pour les câbles de taille AWG 24 à 20, offrant une excellente conductivité grâce à son plaquage en or.

Spécifications techniques

AWG maximum : 20
AWG minimum : 24
Matériau du contact : Bronze phosphoreux avec plaquage en or
Type de contact : Femelle
Courant maximum : 2 A
Plage de température de fonctionnement : -55 à 105 °C
Diamètre d'acceptation de l'isolation du fil : 1,27 – 1,52 mm
Diamètre de broche : 1 mm
Épaisseur du plaquage de la zone de contact : 0,76 µm
Dimensions du fil : 0,20 – 0,56 mm²

Compatibilité et accessoires

Type de connecteur : AMPLIMITE HDP-20
Type d'accessoire : Contact femelle

Installation

Méthode de terminaison : Sertissage
Soutien à l'isolation du fil : Avec
Type de rétention de contact dans le boîtier : Snap-In

Utilisation

Ce connecteur est utilisé pour des applications de signal dans des circuits, offrant une connexion sécurisée et durable pour divers projets électroniques.

Autres informations

Conditionnement : 1 pièce
Code fabricant : 166291-1
Code ErreBi : 11066
Code Producteur : DBC-FT-L

Caractéristiques

Intensité courant
2 A
Matières
Bronze
Couleur
Jaune
Configuration raccord
Femelle
Quantité par pack
1

Questions fréquentes

Ce connecteur peut fonctionner dans une plage de température allant de -55 °C à 105 °C, ce qui le rend adapté à des environnements variés.

Ce connecteur est compatible avec des câbles de tailles comprises entre AWG 24 et AWG 20, correspondant à des sections de fil de 0,20 à 0,56 mm².

Ce connecteur peut supporter un courant maximal de 2 A, ce qui convient pour des applications de signal dans des circuits électroniques.

Réponses générées par IA à partir des informations vendeur
