Quelle est la plage de température de fonctionnement de cet équipement ?

Cet équipement peut fonctionner dans une plage de température de -25 à 55 °C, soit de -13 à 131 °F.

Quel est le courant maximal supporté par chaque entrée de cet appareil ?

Chaque entrée de cet appareil peut supporter un courant de court-circuit maximal de 40 A.

Quels types de câbles sont compatibles avec cet équipement ?

Cet équipement est compatible avec des câbles de section 4 à 16 mm² ou 10 à 5 AWG.

Boîtier de raccordement solaire Panneau solaire Interrupteur de coupure solaire Boîtier de raccordement Disjoncteur 3 entrées 3 sorties DC1000V 40A

Informations produit

Description

Description générale

Notre boîtier de raccordement solaire est le choix idéal pour assurer la protection de vos installations solaires. Fabriqué en PC et ABS de haute qualité, il est robuste et durable, offrant une protection efficace contre les surcharges de courant, les dommages causés par la tension et les courts-circuits. Il peut être déconnecté manuellement pour faciliter la vérification et l'entretien du circuit, garantissant ainsi une utilisation sûre grâce à ses multiples fonctions de protection.

Spécifications techniques

Matériau : PC, ABS

Couleur : blanc, noir, transparent

Type de montage : mural

Indice de protection : IP65

Indice de résistance aux chocs : IK10

Température de fonctionnement : -25~55 °C/-13~131 °F

Courant de court-circuit CC maximal par entrée : 40 A

Courant de sortie maximal : 40 A

Modèle de disjoncteur CC : 63DC 2P 40 A 1000 V

Modèle de parafoudre CC : SP-D2 2P 20-40 KA 1000 Vcc T2

Tension d'isolation nominale (Ui) : 1000 V

Câble applicable : câble 4-16mm²/10-5AWG

Protection contre les surtensions : 20-40kA 2P DC1000V

Entrées : 3 chaînes

Sorties : 3 chaînes

Dimensions du produit : 29,5*14*25,5 cm/11,61*5,51*10,04 pouces

Dimensions de l'emballage : 30,5*30,5*14,6 cm/12*12*5,75 pouces

Poids brut : 4 kg/8,82 livres

Poids net : 3,85 kg/8,49 livres

Compatibilité et accessoires

Convient pour la protection de sortie des panneaux solaires extérieurs, des camping-cars, des véhicules électriques, des batteries UPS, des panneaux photovoltaïques, des systèmes solaires pour véhicules récréatifs et des onduleurs.

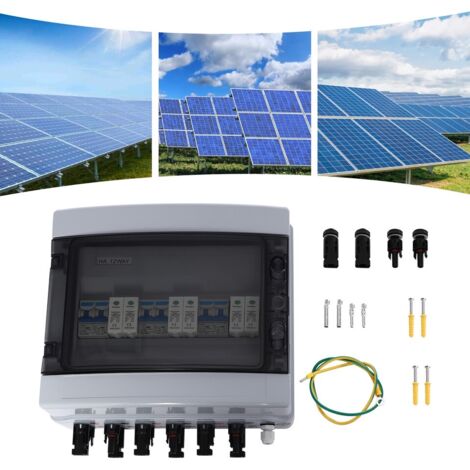

Contenu de l'emballage : 1* Boîtier de raccordement solaire, 12* Bornes MC4, 1* fil de terre, tous les accessoires nécessaires à l'utilisation.

Installation

Facile à installer avec des bornes MC4, des vis d'expansion, des trous de montage et un fil de mise à la terre.

Utilisation

Idéal pour les systèmes solaires photovoltaïques en réseau et hors réseau.

Autres informations

Couvercle transparent pour vérifier l'état de l'interrupteur principal et du parafoudre.

Si le voyant lumineux du parafoudre devient rouge, cela signifie qu'un coup de foudre s'est produit et que le module de protection doit être remplacé.

Coins arrondis pour éviter les blessures lors de l'utilisation.

Veuillez vérifier les spécifications avant d'acheter et utiliser le produit dans les limites de température recommandées.

Caractéristiques

Marque
SENDERPICK
Matières
Polystyrène (PS)
Couleur
Noir / Transparent
Forme
Rectangulaire
Indice de protection
IP65
