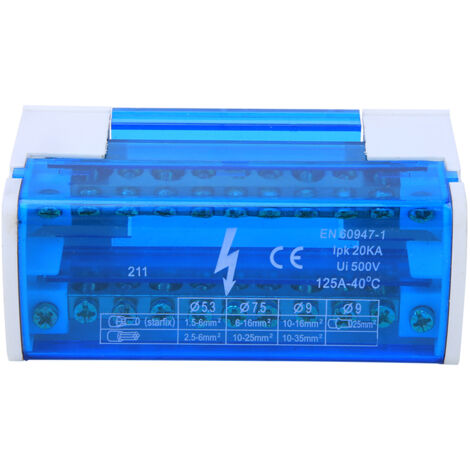

Boîtier de distribution terminal Rail DIN 2 niveaux monophasé avec couvercle anti-poussière transparent 211

18,57€
Produit similaire livré par
Sjlerst – Boîte de dérivation étanche IP65 en ABS ignifuge – Installation facile par vis – Protection contre l'eau et la poussière – Pour environnements industriels
Sjlerst – Boîte de dérivation étanche IP65 en ABS ignifuge – Installation facile par vis – Protection contre l'eau et la poussière – Pour environnements industriels
12,68 €10
Vendu par Weytoll

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

  Cette boîte de distribution terminale DIN Rail 211 (2 niveaux, monophasée) est un composant essentiel pour l'organisation et la protection des circuits électriques. Elle allie une conductivité optimale, une sécurité anti-incendie et une installation pratique, idéale pour les applications d'ingénierie électrique et d'armoire de contrôle.

Caractéristiques


  1. Conductivité et sécurité
    • Barre de connexion en laiton pour une conductivité maximale, boîtier en nylon ignifugé résistant à la chaleur et aux chocs.
    • Courant maximal supporté : 100A, tension nominale : 500V.

  2. Protection contre les courts-circuits
    • Barrières d'isolation entre les blocs terminaux pour éviter tout contact accidentel et prévenir les courts-circuits.

  3. Installation et câblage efficaces
    • Corps compact avec de multiples têtes de séparation pour économiser l'espace de câblage.
    • Installation sur rail DIN, rapide et pratique.

  4. Transparence et praticité
    • Couvercle anti-poussière transparent pour visualiser l'état du câblage interne sans ouvrir le boîtier.


Spécifications


  • Type d'article : Boîte de distribution terminale
  • Modèle : Boîte de jonction 2 niveaux 211
  • Courant nominal : 125A
  • Tension nominale : 500V
  • Configuration : 2 entrées, 20 sorties (2x11 trous)
  • Barre de connexion : Laiton 6.5 x 12mm
  • Matériau : Nylon de haute qualité (boîtier), laiton (barre)
  • Indice de feu : 94V-2 (ignifugé, résistant aux solvants)
  • Température de fonctionnement : -30°C ~ 110°C
  • Dimensions : Environ 100 x 45 x 50mm
  • Contenu du colis : 1 × Boîte de distribution terminale


Utilisation & Précautions


  • Mise en œuvre
    1. Fixez la boîte sur un rail DIN standard dans votre armoire de contrôle.
    2. Connectez les fils d'entrée aux bornes d'alimentation et les fils de sortie aux circuits de charge.
    3. Fermez le couvercle transparent pour protéger le câblage contre la poussière et les chocs.

  • Précautions
    • Respectez les limites de courant (100A max) et de tension (500V max) pour éviter toute surchauffe.
    • Assurez-vous que tous les connexions sont correctement serrées pour garantir une conductivité optimale.

Caractéristiques

  • Marque
    WEYTOLL
  • Largeur
    5 cm
  • Hauteur
    6 cm
  • Couleur
    Transparent
  • Forme
    Rectangulaire

Questions fréquentes

La température de fonctionnement maximale de cet équipement est de 110°C.

Cet appareil supporte un courant maximal de 100A.

Pour garantir une conductivité optimale, il est essentiel de s'assurer que toutes les connexions sont correctement serrées.
