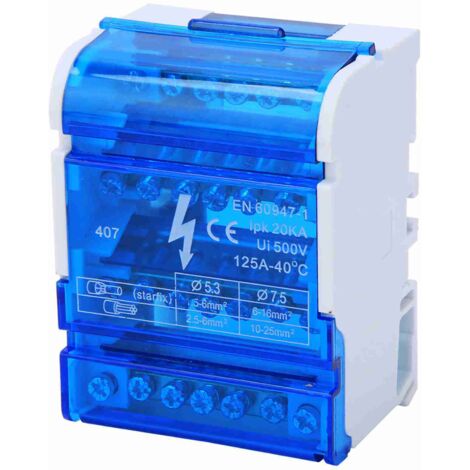

Boîtier de distribution terminal 407 Rail DIN Boîtier de jonction monophasé à 4 niveaux avec couvercle transparent
Produit similaire livré par
'/%3E%3C/svg%3E)
9505SPA FINDER ROHS
12,49 €10
Vendu par Weytoll
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Description générale
Cette boîte de jonction à rail DIN 407 (4 niveaux, monophasée) est un dispositif de distribution terminale conçu pour les applications d'ingénierie électrique. Avec un boîtier ignifugé et des bornes en laiton, elle assure une distribution sécurisée et efficace du courant, avec une couverture transparente pour un contrôle visuel sans ouverture.Caractéristiques
- Sécurité et performance
- Boîtier ignifugé : Résistant au feu et aux chocs, avec un courant maximal admissible de 100A.
- Bornes en laiton : Conductivité élevée, avec des barrières d'isolation pour éviter les courts-circuits.
- Protection : Couverture transparente anti-poussière et anti-isolation, permettant de vérifier le câblage interne sans ouvrir le boîtier.
- Conception et installation
- Montage sur rail DIN : Installation rapide et sécurisée, adaptée aux armoires électriques.
- Gain de place : Corps compact avec des bornes divisées, optimisant l'espace de câblage.
- Polyvalence : Adaptée à une plage de puissance de 250-450V et à des températures de fonctionnement de -30°C à 110°C.
Spécifications
- Type d'article : Boîte de distribution terminale
- Modèle : Boîte de jonction 4 niveaux 407
- Courant nominal : 125A
- Tension nominale : 500V
- Type : Bloc terminal / bloc de câblage (bande)
- Produit : 4 entrées, 24 sorties
- Nombre de trous : 4x7
- Taille du laiton : 6.5 x 12mm
- Matériau métallique : Laiton, couleur primaire
- Matériau du boîtier : Nylon PA de haute qualité
- Installation : Rail DIN
- Application : Armoires électriques
- Application Area : Ingénierie électrique
- Classe de protection au feu : 94V-2, ignifugé, résistant aux solvants, bonne résistance aux chocs
- Température de fonctionnement : -30°C ~ 110°C
- Plage de puissance applicable : 250-450V
- Dimensions : Environ 67 x 90 x 50mm / 2.6 x 3.5 x 2in
- Contenu du colis : 1 × Boîte de distribution terminale
Utilisation & Précautions
- Mise en œuvre
- Montez la boîte sur un rail DIN dans votre armoire électrique.
- Connectez les fils d'entrée et de sortie aux bornes appropriées, en respectant les spécifications de courant.
- Fermez la couverture transparente pour protéger le câblage et vérifiez l'état interne sans ouverture.
- Précautions
- Respectez la plage de température de fonctionnement et la classe de protection au feu pour garantir la sécurité.
- Vérifiez systématiquement la compatibilité de votre installation (tension, courant) avec les spécifications de la boîte.
Caractéristiques
- MarqueWEYTOLL
- Longueur10 cm
- Largeur7 cm
- Hauteur6 cm
- Mode de pose électricitéRail DIN
Questions fréquentes
Cet équipement fonctionne dans une plage de température de -30°C à 110°C, ce qui le rend adapté à diverses conditions environnementales.
Le courant maximal admissible pour cet appareil est de 125A, ce qui permet une utilisation sécurisée dans des applications électriques.
Pour garantir la sécurité, il est essentiel de respecter la plage de température de fonctionnement et de vérifier la compatibilité de l'installation avec les spécifications de tension et de courant de l'appareil.
