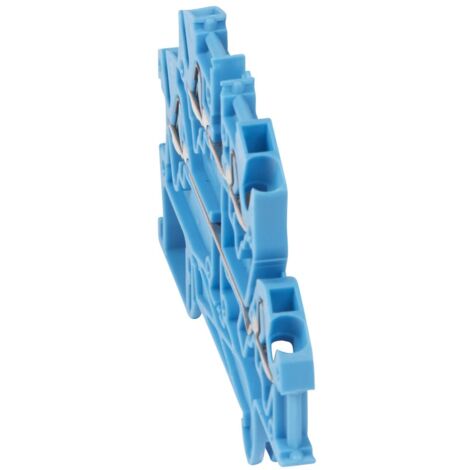

Bloc de jonction de passage à ressort viking 3 avec 2 jonctions 4 conducteurs 2 étages pas 5mm bleu LEGRAND 037207

Bloc de jonction de passage à ressort viking 3 avec 2 jonctions 4 conducteurs 2 étages pas 5mm bleu LEGRAND 037207 Viking 3, bloc de jonction de passage, connexion à ressort permettant d'assurer la liaison électrique entre 2 conducteurs cuivre rigides, ou souples avec ou sans embout Bloc 2 jonctions de passage Viking3 connexion à ressort - 4 conducteurs - 2 étages Section nominale : 4mm² - Pas : 5mm Couleur : Bleu pour conducteur de neutre Capacité : - conducteur rigide : 0,5mm² à 6mm² - conducteur souple : 0,5mm² à 4mm² - conducteur souple avec embout : 0,5mm² à 2,5mm² Pour rails symétrique profondeur 15mm, symétrique EN 60715 profondeur 7,5mm et profondeur 15mm Les + installation Insertion directe et sans outil d'un conducteur rigide, ou souple avec embout - 2 zones pour peignes de liaison équipotentielle à insertion automatique (étage supérieur uniquement) Les + utilisation Système à raccordement sans vis, de type ressort en acier inoxydable Information sur la gamme Les blocs de jonction Viking 3 permettent d'assurer la liaison électrique entre 2 conducteurs cuivre souples ou rigides. Ils existent en version connexion à vis ou à ressort, système permettant le raccordement sans vis. Les blocs sont munis de 2 zones pour peignes de liaison équipotentielle à insertion automatique. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux ce qui facilite leur manipulation et contribue au parfait alignement sur le rail. Le montage / démontage d’un bloc reste néanmoins possible sans enlever les blocs adjacents. Les couleurs des blocs de jonction sont liées au type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour les circuits spécifiques et vert pour les circuits de protection en ensemble équivalent Classe II. Le montage est possible sur 3 types de rail symétrique. Section 0.5-6 mm² Section 0.5-2.5 mm² Section de raccordement cable rigide 0.5-6 mm² Section de raccordement cable souple 0.5-4 mm² Courant assigné In 32 A Tension 500 V Finition raccordement électrique 1 Raccordement par borne à ressort Finition raccordement électrique 2 Raccordement par borne à ressort Nombre d'étages 2 Nombre de positions de serrage par étage 2 Mode de pose Profilé chapeau 35 mm Matériau du corps isolant Thermoplastique Température de fonctionnement -5-40 °C Classe d'inflammabilité du matériau isolant selon UL 94 V2 Largeur 5 mm Hauteur 56 mm Profondeur 90 mm Finition antidéflagrante 'Ex e' Oui Plaque de fermeture requise Oui Couleur Bleu
