Description générale

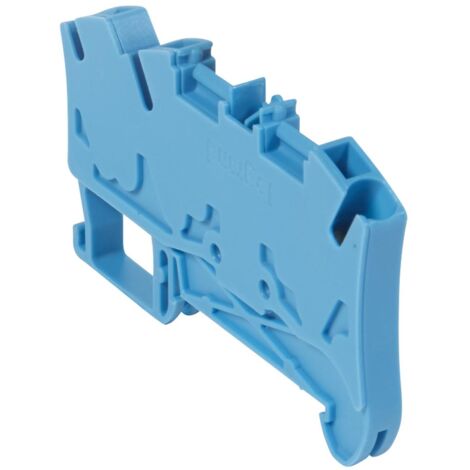

Le bloc de jonction de passage à ressort Viking 3 de Legrand est conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient rigides ou souples, avec ou sans embout. Ce modèle comprend une jonction pour trois conducteurs, avec une entrée et deux sorties, et est particulièrement adapté pour une installation rapide et efficace grâce à son système de connexion sans vis.Spécifications techniques
- Section nominale : 4 mm²
- Capacité des conducteurs :
- Conducteur rigide : 0,5 mm² à 6 mm²
- Conducteur souple : 0,5 mm² à 4 mm²
- Conducteur souple avec embout : 0,5 mm² à 4 mm²
- Courant assigné (In) : 32 A
- Tension : 800 V
- Largeur : 6 mm
- Hauteur : 42 mm
- Profondeur : 69,5 mm
- Température de fonctionnement : -5 à 40 °C
- Matériau du corps isolant : Thermoplastique
- Classe d'inflammabilité selon UL 94 : V2
- Finition antidéflagrante 'Ex e' : Oui
Compatibilité et accessoires
- Compatible avec trois types de rails symétriques : profondeur 7,5 mm et 15 mm selon EN 60715
Installation
- Insertion directe et sans outil d'un conducteur rigide ou souple avec embout
- Montage possible sans enlever les blocs adjacents
Utilisation
- Système de raccordement sans vis, utilisant un ressort en acier inoxydable
- Deux zones pour peignes de liaison équipotentielle à insertion automatique
Autres informations
- Non disponible à la vente en Allemagne
- Les couleurs des blocs de jonction indiquent le type de circuit :
- Gris pour circuit standard
- Bleu pour conducteur de neutre
- Orange pour circuit non coupé par le dispositif de sectionnement général
- Rouge pour circuits spécifiques
- Vert pour circuits de protection en Classe II
