Description générale

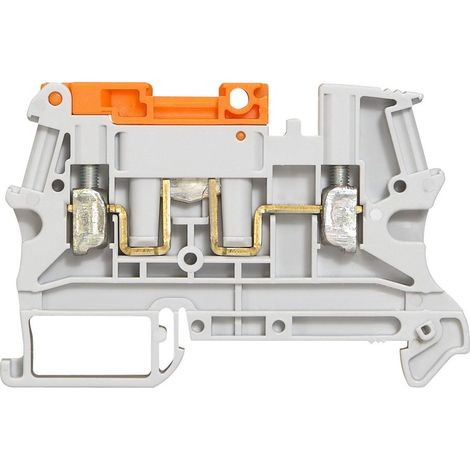

Le Bloc de jonction sectionnable à vis Viking3 de Legrand est conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient souples (avec ou sans embout) ou rigides. Adapté aux cartouches fusibles de 5x20 mm, ce bornier est idéal pour divers projets électriques grâce à sa conception fonctionnelle et compacte.
Spécifications techniques
- Section nominale : 2,5 mm²
- Capacité conducteur rigide : 0,25 à 2,5 mm²
- Capacité conducteur souple : 0,25 à 2,5 mm² (avec ou sans embout)
- Pas : 6 mm
- Couleur : Gris
Compatibilité et accessoires
- Compatible avec des rails symétriques de profondeur 15 mm et EN 60715 de profondeur 7,5 mm et 15 mm
- Équipé de 2 zones pour peignes de liaison équipotentielle à insertion automatique jusqu'à un pas de 8 mm
Installation
Le montage et le démontage du bloc sont possibles sans retirer les blocs adjacents, grâce à un pion de solidarisation qui maintient les blocs entre eux pour un alignement parfait sur le rail.
Utilisation
La forme ergonomique de l'entrée des conducteurs facilite leur insertion. L'utilisation d'embouts de câblage Starfix est recommandée pour assurer une liaison équipotentielle de tous les brins d'un conducteur souple.
