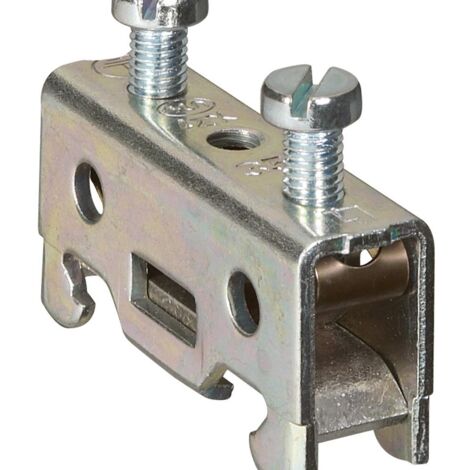

Bloc de jonction pour conducteur de protection à vis viking 3 avec 1 jonction bloc nu section 35mm² pas 15mm LEGRAND 037176

Vendu par SISCA et 2 autres marchands

Souvent achetés ensemble

Informations produit

Description

Description générale

Bloc de jonction pour conducteur de protection à vis Viking 3, conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient souples ou rigides. Ce modèle inclut un bloc nu avec une section de 35mm² et un pas de 15mm. Il est équipé d'un pied en métal en laiton, permettant d'utiliser le rail de fixation comme conducteur de protection.

Spécifications techniques

  • Section nominale : 35mm²
  • Capacité des conducteurs :
    • Conducteur rigide : 2,5mm² à 50mm²
    • Conducteur souple avec ou sans embout : 4mm² à 35mm²
  • Fixation sur rails symétriques : profondeur 7,5mm et 15mm
  • Matériau du corps isolant : Thermoplastique
  • Température de fonctionnement : -5 à 40 °C
  • Classe d'inflammabilité du matériau isolant selon UL 94 : V2
  • Dimensions :
    • Largeur : 15 mm
    • Hauteur : 41.5 mm
    • Profondeur : 50.5 mm
  • Nombre d'étages : 1
  • Nombre de positions de serrage par étage : 2
  • Mode de pose : Profilé chapeau 35 mm
  • Plaque de fermeture requise : Oui
  • Couleur : Autre
  • EAN/Gencode : 3245060371760
  • Compatibilité et accessoires

  • Compatible avec les rails symétriques EN 60715
  • Utilisation d'embouts de câblage Starfix recommandée pour une liaison équipotentielle
  • Installation

    Le montage et le démontage d’un bloc peuvent être réalisés sans enlever les blocs adjacents, grâce à un pion de solidarisation qui maintient les blocs Viking 3 entre eux, facilitant ainsi leur manipulation et assurant un parfait alignement sur le rail.

    Utilisation

    La forme ergonomique de l’entrée des conducteurs facilite leur insertion, et les blocs de jonction sont disponibles en différentes couleurs selon le type de circuit :
    • Gris pour circuit standard
    • Bleu pour conducteur de neutre
    • Orange pour circuit non coupé par le dispositif de sectionnement général
    • Rouge pour circuits spécifiques
    • Vert pour circuits de protection en ensemble équivalent Classe II

    Caractéristiques

    • Marque
      LEGRAND
    • Quantité par pack
      1
    • Couleur
      Blanc
    • Largeur
      15 mm
    • Matières
      Métal
    • Poids
      20 g
    • Section câble pour borne
      35 mm²
    • Section de câble compatible
      35 mm²
    • Type de connexion
      À vis
    • Type de raccordement
      À vis
    • Réf. ManoMano
      ME1784599
    • MMID
      325185088228
    • Réf. fabricant
      LEG 037176
    • EAN
      3245060371760
