Description générale

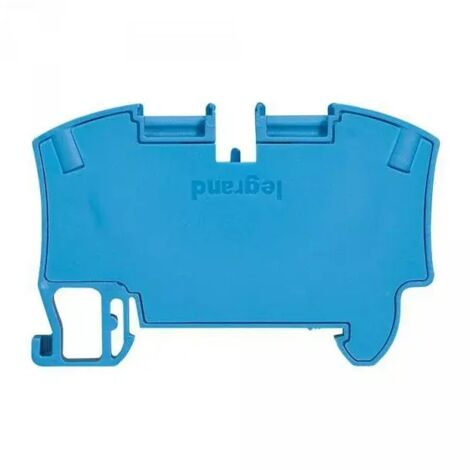

Le bloc de jonction Viking 3 Legrand 037202 est conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient rigides ou souples, avec ou sans embout. Ce modèle à ressort permet un raccordement sans vis, facilitant ainsi l'installation et la maintenance. Il est particulièrement adapté pour les rails symétriques de profondeur 15 mm, conformes à la norme EN 60715 de profondeur 7,5 mm et 15 mm. La couleur bleue indique qu'il est destiné au conducteur de neutre.Spécifications techniques
- Type : Bloc de jonction à ressort
- Nombre de jonctions : 1
- Nombre de conducteurs : 2
- Entrée / Sortie : 1 entrée / 1 sortie
- Couleur : Bleu
- Section nominale : 6 mm²
- Capacité conducteur rigide : 0,5 à 6 mm²
- Capacité conducteur souple : 0,5 à 6 mm²
- Capacité conducteur souple avec embout : 0,5 à 6 mm²
- Pas : 8 mm
Compatibilité et accessoires
- Compatible avec les rails symétriques de profondeur 15 mm
- Compatible avec les normes EN 60715
Installation
Le montage du bloc de jonction est possible sur trois types de rails symétriques. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux, facilitant leur manipulation et assurant un parfait alignement sur le rail. Le montage et le démontage d’un bloc peuvent être réalisés sans enlever les blocs adjacents.Utilisation
Ce bloc de jonction est idéal pour établir des connexions électriques fiables entre deux conducteurs. Son système de raccordement sans vis, utilisant un ressort en acier inoxydable, garantit une connexion sécurisée et durable. De plus, il est équipé de deux zones pour peignes de liaison équipotentielle à insertion automatique, simplifiant encore davantage l'installation.Autres informations
- Non disponible à la vente en Allemagne
