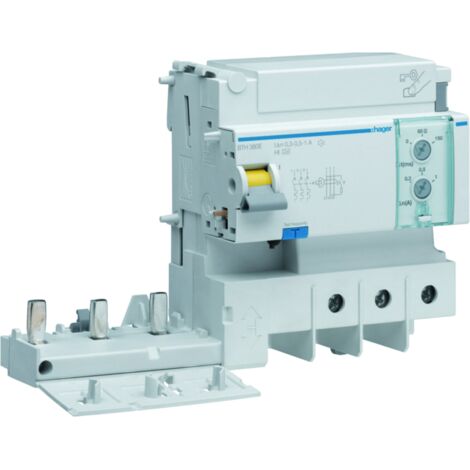

Bloc différentiel 3 Pôles 125A réglable type AC HAGER BTC380E

Bloc différentiel 3 Pôles 125A réglable type AC HAGER BTC380E Le bloc différentiel BTC380E 3 Pôles 125A réglable type AC assure la protection contre les fuites de courant à la terre et est adapté pour les installations tertiaires. Il s'associe aux disjoncteurs 2 Pôles à bornes alignées inférieurs à 125A Hager. Le bloc différentiel permet un assemblage simple est rapide sur le disjoncteur grâce à un système à tiroir Réalisez l'installation électrique des bâtiments tertiaire conformément à la norme grâce à l'appareillage de protection modulaire. Une sécurité garantie et un confort d'exploitation maximum ainsi que de nombreux avantages produits. Etendue de la gamme : •Fonctions : disjoncteur magéto thermiques, disjoncteur magnétique seul, interrupteur, interrupteur différentiel, bloc différentiel, accessoires de répartition •Versions : 1P, 1P+N, 2P, 3P, 4P •In de 0,5 à 125A •Icu de 4,5kA à 50kA selon la norme de référence pour le tertiaire EN 60947-2 •Courbes B, C, D •Types de différentiels : type AC pour les usages généraux, type Ahi pour les circuits spécialisés, type B pour les applications mettant en jeu des variateurs de fréquences •Versions à bornes décalées et à bornes alignées Avantages produits : •Les blocs différentiels à double sortie haute et basse permettent d'alimenter 2 rangées à partir d'un même produit sans accessoire supplémentaire •+ flexible : Tous les besoins sont couverts grâce aux 8 références de blocs différentiels Ph+N associées aux disjoncteurs. •+ pratique et + sûr : double sortie pour repiquer vers une seconde rangée sans accessoire/indicateur de déclenchement différentiel et capot anti-oubli de serrage •+ Facile : Barre de pontage sécable et réutilisable •+ Simple : Mixage des disjoncteurs Ph+N et multipolaires sous une barre de pontage •+ Compact : Disjoncteurs 3 Ph+N en 3 modules (au lieu de 4) Outil de conception et vérification : Le logiciel de calcul de réseau hagercad.net vous permet de concevoir et prouver la conformité à la norme NF C 15-100. Il est disponible en téléchargement libre sur le site web hager. Une licence peut être obtenue auprès de votre contact commercial. Le logiciel de mise en enveloppe hagercad.T vous permet non seulement d'implanter les produits de protection dans un coffret ou une armoire mais aussi de renseigner leurs accessoires ainsi que leurs réglages. Les produits HAGER sont destinés aux professionnels. Ils doivent être installés conformément à la norme NF C 15-100 Architecture Position du neutre: Gauche ou droite Nombre de pôles: 3 P Connectivité Alignement des bornes basses pour produits modulaires: Bornes alignées Alignement des bornes hautes pour produits modulaires: NA Principales caractéristiques électriques Fréquence assignée: 50 Hz Tension assignée d'emploi Ue: 230/400 V Tension Tension assignée d'isolement: 500 V Tension assignée de tenue aux chocs: 6000 V Intensité du courant Courant différentiel assigné: 300/500 mA/1 A Courant / température Courant assigné à 20°C: 125 A Courant assigné à 30°C: 125 A Courant assigné à 40°C: 118,9 A Courant assigné à 50°C: 112,4 A Courant assigné à 60°C: 105,6 A Courant assigné à 70°C: 99,4 A Puissance Puissance dissipée totale sous IN: 11,25 W Endurance Endurance électrique en nombre de cycles: 1000 Endurance mécanique nombre de manoeuvres: 7000 Dimensions Profondeur produit installé: 69 mm Hauteur produit installé: 103 mm Largeur produit installé: 187 mm Installation, montage Type de raccordement haut pour produits modulaires: NA Couple de serrage: 3,5Nm Type de loquet bas pour produits modulaires: Métallique Type de loquet haut pour produits modulaires: Non applicable Type de raccordement bas pour produits modulaires: Borne à vis Démontabilité basse pour produits modulaires: oui Démontabilité haute pour produits modulaires: non Connexion Section de raccordement en câble rigide: 10 / 70 mm² Section de raccordement en câble souple: 10 - 50 mm² Configuration Sensibilité différentiel réglable: oui Temps de déclenchement réglable: oui Temporisation de la protection différentiel: 0/60/150 ms Standards Directive européenne WEEE: concerné Sécurité Indice de protection IP: IP20 Type de protection différentielle: AC Conditions d'utilisation Degré de pollution suivant IEC 60664 / IEC 60947-2: 3 Altitude: 2000 m Température de stockage: -25 à 70 °C Tropicalisation/humidité/Exécution: tous climats
