Description générale

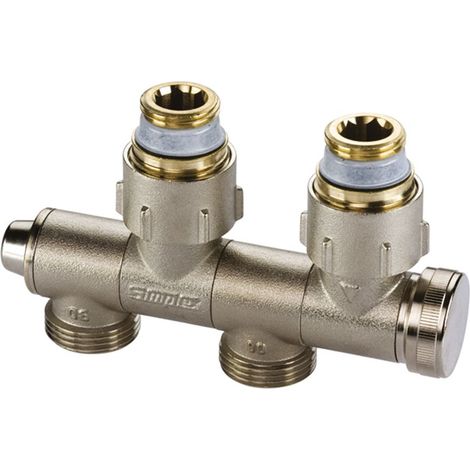

Absperrbare Anschlussarmatur pour les radiateurs à eau chaude, le Flamco Hahnblock VARIOCON est conçu avec des connexions pivotantes pour un montage flexible, que ce soit en angle ou en ligne droite. Il permet un raccordement à gauche ou à droite et est équipé d'un Eurokonus pour une connexion avec des raccords à compression.Spécifications techniques
- Modèle : Hahnblock VARIOCON N avec pièces coniques
- Type : Passage et angle
- Connexion D (EK) : G 3/4", M
- Connexion E : G 3/4", F
- A : 109 mm
- B : 62 mm
- C : 34 mm
- F : 50 mm
- G : 25 mm
- H : 22,5 mm
- I : 31 mm
- J (SW) : 30 mm
- Température maximale de fonctionnement : 110 °C en continu, 130 °C à court terme
- Pression de fonctionnement maximale : 10 bar
- Média de fonctionnement : Eau de chauffage selon VDI 2035
- Matériaux : Corps et écrous de serrage en laiton pressé, nickelé ; pièces coniques en polyamide résistant à l'hydrolyse ; vis de fermeture en laiton ; joints en EPDM
Compatibilité et accessoires
- Raccords DN20 (¾") Eurocône pour le raccordement de tubes en cuivre, acier inoxydable, plastique et alliage métallique
- Designs de couverture et raccords à compression disponibles
Installation
- Montage flexible grâce aux connexions pivotantes
- 4 variantes d'installation possibles
- Écrou de serrage côté radiateur avec jeu radial et axial pour un montage sans contrainte des appareils sur le radiateur
Utilisation
- Utilisé pour le raccordement de radiateurs à eau chaude
- Permet un montage à gauche ou à droite selon les besoins
- Autoétanche avec jointure filetée
