Description générale

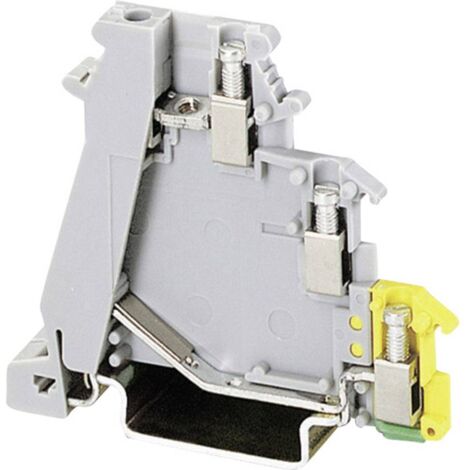

Le bloc de jonction pour capteurs/actionneurs Phoenix Contact DOK 1,5 2717016 est conçu pour des connexions fiables et efficaces. Il permet de relier des capteurs et des actionneurs avec une section de câble allant de 0,2 mm² à 4 mm² (AWG 24 à 12). Ce modèle est équipé d'une connexion PE et d'un raccordement à vis, facilitant l'installation et l'utilisation. Sa conception permet de réduire les coûts de câblage grâce à une distribution des potentiels avec des cavaliers colorés, tout en offrant un boîtier fermé sans couvercle nécessaire.Spécifications techniques
- Courant nominal : 24 A
- Tension nominale : 250 V
- Dimensions : hauteur 54.5 mm, largeur 6.2 mm, longueur 61.5 mm
- Longueur dénudée (max.) : 8 mm
- Nombre de pôles : 4
- Nombre de rangées : 3
- Matériau d'isolation : PA
- Section max. de câble flexible : 2.5 mm²
- Section max. de câble rigide : 4 mm²
- Section min. de câble flexible : 0.2 mm²
- Section min. de câble rigide : 0.2 mm²
- Classe d'inflammabilité : V2
Compatibilité et accessoires
- Type de montage : NS 35/7,5, NS 35/15
Installation
Le bloc de jonction est conçu pour un montage facile sur rail DIN, ce qui permet une installation rapide et sécurisée dans divers environnements industriels.
Utilisation
Ce bloc de jonction est idéal pour les applications nécessitant une connexion stable entre capteurs et actionneurs, notamment dans les systèmes d'automatisation et de contrôle.
