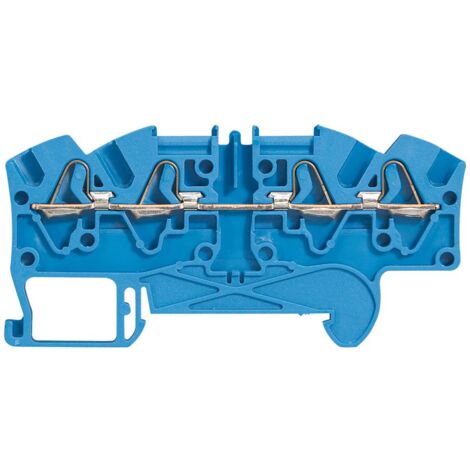

Bloc de jonction de passage à ressort viking 3 avec 1 jonction 4 conducteurs 2 entrées 2 sorties pas 6mm bleu LEGRAND 037209

Name: Bloc de jonction de passage à ressort viking 3 avec 1 jonction 4 conducteurs 2 entrées 2 sorties pas 6mm bleu LEGRAND 037209
Brand: LEGRAND
SKU: LEG 037209
Price: 3.34 EUR
Availability: InStock

Vendu par Milea Habitat

Informations produit

Description

Description générale

Le bloc de jonction de passage à ressort Viking 3 de Legrand est conçu pour assurer la liaison électrique entre deux conducteurs en cuivre, qu'ils soient souples ou rigides. Ce modèle comprend une jonction pour 4 conducteurs, avec 2 entrées et 2 sorties, et est particulièrement adapté pour un pas de 6 mm. Sa couleur bleue indique qu'il est destiné au conducteur de neutre.

Spécifications techniques

Section nominale: 4 mm²
Capacité des conducteurs:

Conducteur rigide: 0,5 mm² à 6 mm²
Conducteur souple: 0,5 mm² à 4 mm²
Conducteur souple avec embout: 0,5 mm² à 4 mm²

Compatible avec des rails symétriques de profondeur 15 mm et EN 60715 de profondeur 7,5 mm et 15 mm

Installation

Le bloc de jonction permet une insertion directe et sans outil des conducteurs, qu'ils soient rigides ou souples avec embout. Il est équipé de 2 zones pour peignes de liaison équipotentielle à insertion automatique, facilitant ainsi l'installation.

Utilisation

Ce système de raccordement sans vis utilise un mécanisme à ressort en acier inoxydable, garantissant une connexion fiable et sécurisée. Un pion de solidarisation sur le corps isolant maintient les blocs Viking 3 entre eux, facilitant leur manipulation et assurant un parfait alignement sur le rail. Le montage et le démontage d’un bloc peuvent se faire sans enlever les blocs adjacents.

Autres informations

Les blocs de jonction sont disponibles en différentes couleurs, chacune correspondant à un type de circuit : gris pour circuit standard, bleu pour conducteur de neutre, orange pour circuit non coupé par le dispositif de sectionnement général, rouge pour circuits spécifiques et vert pour circuits de protection en ensemble équivalent Classe II. Notez que ce produit n'est pas disponible à la vente en Allemagne.

Caractéristiques

Marque
LEGRAND
Poids
20 g
Matières
Plastique
Couleur
Bleu
Quantité par pack
1

Impact environnemental

Origine
Fabriqué en Roumanie

Questions fréquentes

Oui, ce produit est compatible avec des conducteurs souples sans embout, à condition que leur section soit comprise entre 0,5 mm² et 4 mm².

Oui, le démontage d’un bloc peut être effectué sans retirer les blocs adjacents, grâce à un système de solidarisation intégré qui maintient les blocs alignés.

Ce produit est compatible avec des rails symétriques de profondeur 15 mm ainsi que des rails conformes à la norme EN 60715 de profondeur 7,5 mm et 15 mm.
