Bloc d'alimentation DC pour antenne active, Bias Tee RF 50K-60MHz, alimentation micro-ondes HF
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Ce coupleur de polarisation DC est un composant essentiel pour vos applications RF. Il couvre une large plage de fréquences de 50 kHz à 60 MHz, ce qui en fait une excellente alimentation RF pour antenne active ou un étage de sortie idéal pour amplificateur large bande. L'injection des données de communication s'effectue facilement via la borne RF dédiée.
Conçu pour la simplicité de câblage et d'utilisation, il présente des performances exceptionnelles avec une perte d'insertion minimale : seulement 0,1 dB à 100 kHz et 0,2 dB à 60 MHz. Il supporte une haute tension jusqu'à 50 V et un courant élevé de 600 mA. Son connecteur RF est de type SMA-K (filetage externe, trou interne) et l'impédance du système est de 50 ohms.
Le module est compact, avec des dimensions (sans les connecteurs) de 33 mm x 33 mm, soit environ 1,3 x 1,3 pouce.

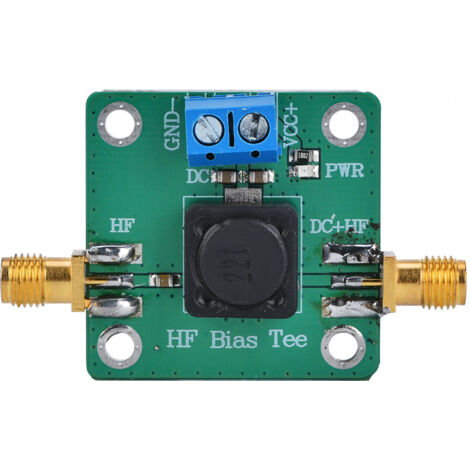

Le câblage est intuitif :
- **DC** : Pour la connexion à l'alimentation DC externe.
- **RF** : Borne pour le signal RF uniquement.
- **RF + DC** : Borne combinée pour le signal RF et la polarisation DC.
- **GND-** : Borne de masse commune de l'alimentation DC.
- **VCC+** : Borne d'alimentation positive de l'alimentation DC.
Votre commande comprend : 1 coupleur de polarisation (Bias Tee).
Caractéristiques
- MarqueMIXHOME
- Longueur9 cm
- Largeur5 cm
- Hauteur2 cm
- MatièresPlastique
