Description générale

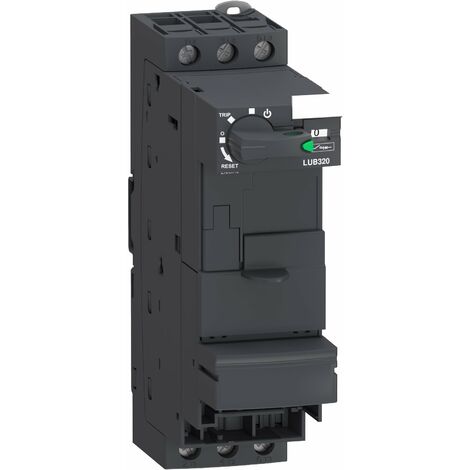

La base puissance TeSys U LUB320 est un dispositif de contrôle sans connectique conçu pour des applications industrielles. Avec une capacité de 32 A, elle est idéale pour des circuits de puissance et de commande, offrant une fiabilité et une performance élevées.Spécifications techniques
- Gamme : TeSys
- Nom du produit : TeSys U
- Fonction produit : Alimentation de base non inversible
- Nombre de pôles : 3P
- Courant thermique conventionnel : 32 A
- Tension assignée d'emploi : 690 V, 500 V, 440 V, 230 V
- Tension de circuit de commande : 110...240 V AC 50/60 Hz, 110...220 V c.c., 48...72 V c.c., 48 V AC 50/60 Hz, 24 V c.c., 24 V AC 50/60 Hz
- Durée de vie mécanique : 15 000 000 cycles
- Vitesse de commande : 60 cyc/mn
- Poids : 0.865 kg
- Dimensions : Largeur 45 mm, Hauteur 145 mm, Profondeur 126 mm
Compatibilité et accessoires
- Type de contacts auxiliaires : 1F + 1O (Type contact miroir)
- Mode de raccordement : Borniers à vis-étrier pour câbles de 1.5 à 10 mm² selon rigidité
- Couple de serrage : 1.9...2.5 N.m pour circuit de puissance, 0.8...1.2 N.m pour télécommande
Installation
- Utiliser un tournevis de 6 mm pour le circuit de puissance
- Utiliser un tournevis de 5 mm pour la télécommande
Utilisation
Cette base puissance est utilisée pour contrôler des circuits électriques dans des environnements industriels, permettant une gestion efficace de l'alimentation électrique.Autres informations
- Déconnexion sûre du circuit : SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal
- Tension assignée de tenue aux chocs : 6 kV
