Description générale

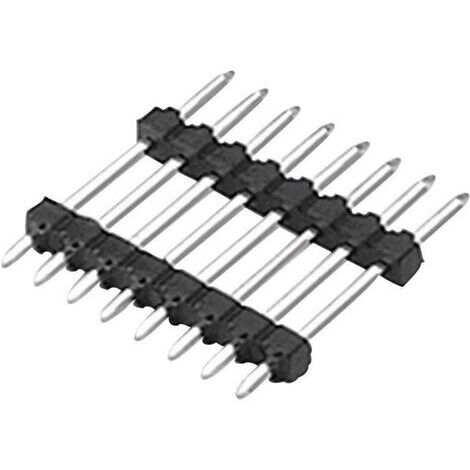

Barrette mâle standard de W & P Products, modèle 734-16,5-40-10-00, conçue pour être soudée sur des circuits imprimés. Cette entretoise définit l'écartement entre les cartes électroniques grâce à sa hauteur de 2.00 mm.Spécifications techniques
- Nombre de rangées : 1
- Nombre de pôles par rangée : 40
- Courant nominal : 1 A
- Tension nominale : 250 V/AC
- Hauteur : 2.00 mm
- Largeur : 16.5 mm
- Longueur : 80.00 mm
- Longueur de broche (côté CI) : 2.80 mm
- Longueur de broche (côté connecteur) : 4.00 mm
- Température max. : +125 °C
- Température min. : -40 °C
- Pas : 2 mm
- Matériau du boîtier : matière thermoplastique
- Matériau du contact : alliage de cuivre
- Revêtement du contact : doré
- Forme de construction du connecteur : Barrette mâle droite
- Forme du picot : rectangulaire
Compatibilité et accessoires
- Conçu pour circuits imprimés
Installation
- À souder sur des circuits imprimés
- Enfichage à la verticale par rapport à la platine
Utilisation
- Utilisé pour établir des connexions sur des circuits imprimés
