Description générale

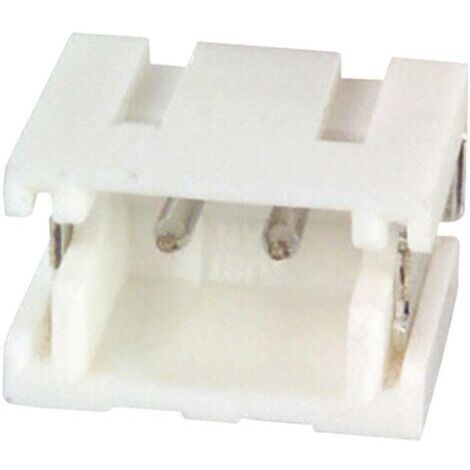

La barrette mâle encastrable (de précision) de la série ZR, modèle S4B-ZR-SM4A-TF (LF)(SN), est conçue pour une connexion détachable des câbles sur des plaquettes de circuits imprimés. Elle offre un encliquetage audible lors de l'insertion, garantissant une connexion sécurisée. Un berceau intégré protège contre l'inversion de polarité, et un détrompage de l’embase empêche toute connexion incorrecte.Spécifications techniques
- Nombre total de pôles : 4
- Nombre de rangées : 1
- Pas : 1.50 mm
- Courant nominal : 1 A
- Dimensions : Hauteur 5.2 mm, Largeur 3.5 mm, Longueur 9 mm
- Ø de la broche : 0.5 mm
- Matériau du boîtier : polyamide
- Matériau d'isolation : polyamide
- Matériau du contact : bronze phosphoreux
- Couleur : naturel
- Type de barrette : Barrette mâle coudée
- Surface de contact côté circuit imprimé : étamé
- Surface de contact côté composants : étamé
- Sens d'enfichage : à l'horizontale par rapport à la platine
- Référence fabricant : S4B-ZR-SM4A-TF (LF)(SN)
