Description générale

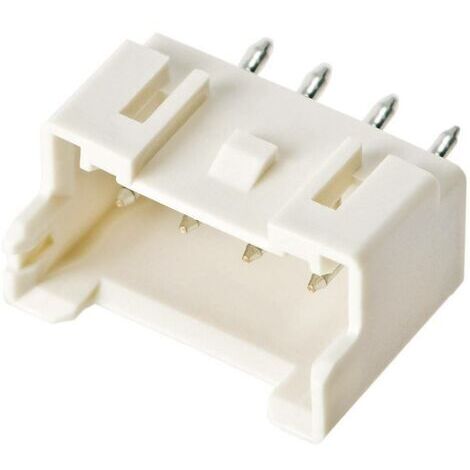

La barrette mâle (standard) série XA JST B05B-XASK-1 (LF)(SN) est conçue pour offrir une connexion résistante aux vibrations et verrouillable entre le câble et la plaquette de circuits imprimés. Son design inclut des rails d'accrochage qui permettent un encliquetage audible lors de l'insertion, garantissant ainsi une connexion sécurisée.Spécifications techniques
- Nombre total de pôles : 5
- Pas : 2.50 mm
- Hauteur : 8.8 mm
- Largeur : 6.4 mm
- Longueur : 15 mm
- Ø de la broche : 0.6 mm
- Courant nominal : 3 A
- Matériau du boîtier : polyamide
- Matériau d'isolation : polyamide
- Matériau du contact : bronze phosphoreux
- Forme de construction du connecteur : Barrette mâle droite
- Forme du picot : rond
- Surface de contact côté circuit imprimé : étamé
- Surface de contact côté composants : étamé
- Sens d'enfichage : à la verticale par rapport à la platine
- Type de barrette à broches : Barrette mâle (standard)
