Description générale

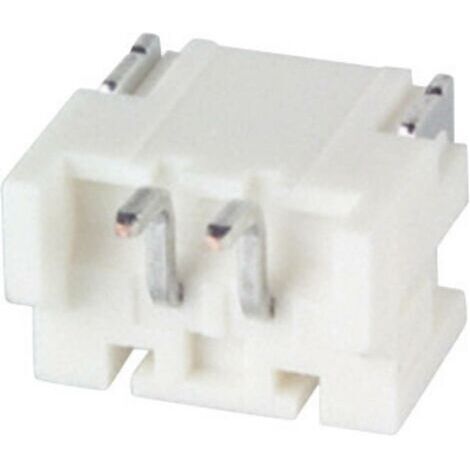

La barrette mâle encastrable de la série PH, modèle S2B-PH-SM4-TB (LF)(SN), est conçue pour une connexion détachable des câbles sur les plaquettes de circuits imprimés. Son rail d'accrochage permet un encliquetage audible lors de l'insertion, garantissant une connexion sécurisée. Ce modèle est équipé d'un berceau qui offre une protection contre l'irreversibilité et peut être soudé grâce à son préétamage.Spécifications techniques
- Courant nominal : 2 A
- Pas : 2 mm
- Dimensions : Hauteur 9.4 mm, Largeur 5 mm, Longueur 5.9 mm
- Ø de la broche : 0.5 mm
- Nombre de rangées : 1
- Nombre total de pôles : 2
- Matériau du boîtier : polyamide
- Matériau d'isolation : polyamide
- Matériau du contact : bronze phosphoreux
- Couleur : naturel
- Forme de construction du connecteur : Barrette mâle coudée
- Surface de contact côté circuit imprimé : étamé
- Surface de contact côté composants : étamé
- Sens d'enfichage : à l'horizontale par rapport à la platine
Compatibilité et accessoires
- Type de barrette à broches : Barrette mâle encastrable (standard)
- Référence fabricant : S2B-PH-SM4-TB (LF)(SN)
