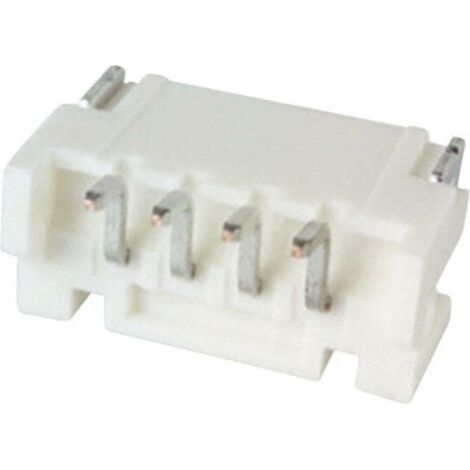

Barrette mâle encastrable (standard) série PH JST S4B-PH-SM4-TB (LF)(SN) Nbr total de pôles 4 Pas: 2 mm 1 pc(s) A942791

Produit similaire livré par
Wago – Pot de 50 bornes de connexion automatique 2 entrées – CAGE CLAMP® pour fils souples et rigides – 32A – 405V – 0.14 à 4 mm²
Wago – Pot de 50 bornes de connexion automatique 2 entrées – CAGE CLAMP® pour fils souples et rigides – 32A – 405V – 0.14 à 4 mm²
22,90 €167
Vendu par GetGoods

Ces articles peuvent vous intéresser !

Coupe batterie véhicule ou bateau 500AAUTOBEST

Coupe batterie véhicule ou bateau 500A

30
Livraison gratuite
Sachet de 5 bornes 5 entrées S221 - WagoWAGO
10 options

Sachet de 5 bornes 5 entrées S221 - Wago

387
10,50€

Comparer à des articles similaires

Informations produit

Description

Description générale

La barrette mâle encastrable de la série PH, modèle S4B-PH-SM4-TB (LF)(SN), est conçue pour une connexion détachable des câbles sur les plaquettes de circuits imprimés. Son design inclut un rail d'accrochage qui permet un encliquetage audible lors de l'insertion, garantissant une connexion sécurisée. Un berceau intégré offre une protection contre l'irreversibilité, et la barrette peut être soudée grâce à son préétamage.

Spécifications techniques

  • Courant nominal : 2 A
  • Pas : 2 mm
  • Dimensions : Hauteur 9.4 mm, Largeur 5 mm, Longueur 9.9 mm
  • Ø de la broche : 0.5 mm
  • Nombre de rangées : 1
  • Nombre total de pôles : 4
  • Matériau du boîtier : polyamide
  • Matériau d'isolation : polyamide
  • Matériau du contact : bronze phosphoreux
  • Forme de construction du connecteur : Barrette mâle coudée
  • Surface de contact côté circuit imprimé : étamé
  • Surface de contact côté composants : étamé
  • Type de barrette à broches : Barrette mâle encastrable (standard)
  • Compatibilité et accessoires

  • Connexion : SMT
  • Sens d'enfichage : à l'horizontale par rapport à la platine
  • Autres informations

  • Conforme à la norme RoHS : oui
  • Référence fabricant : S4B-PH-SM4-TB (LF)(SN)
  • Contenu : 1 pc(s)
  • Caractéristiques

    • Marque
      JST
    • Intensité courant
      2 A
    • Matières
      Polyamide (Pa)
    • Quantité par pack
      1
    • Garantie
      2 an(s)

    Impact environnemental

    • Origine
      Fabriqué au Japon
