Informations produit

Description

Description générale

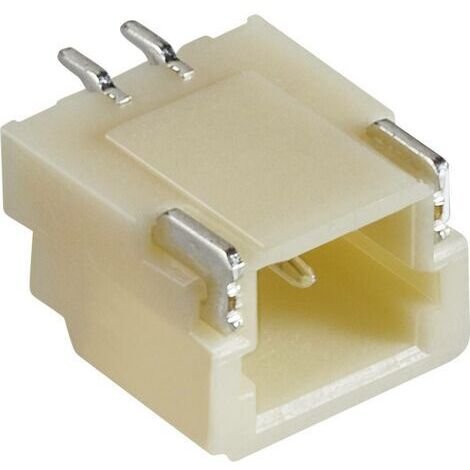

Le boîtier mâle (platine) de la série SH, modèle JST SM02B-SRSS-TB (LF)(SN), est conçu pour des connexions fiables dans divers projets électroniques. Ce connecteur est idéal pour les applications nécessitant une connexion à souder, avec une conception coudée pour un gain de place sur les circuits imprimés.

Spécifications techniques

Nombre total de pôles : 2

Nombre de rangées : 1

Pas : 1 mm

Courant nominal : 1 A

Tension nominale : 50 V/DC, 50 V/AC

Température max. : +85 °C

Température min. : -25 °C

Matériau du boîtier : Polybutylène

Matériau du contact : alliage de cuivre

Couleur : blanc

Surface de contact côté circuit imprimé : étamé

Surface de contact côté composants : étamé

Type : Boîtier mâle (platine)

Compatibilité et accessoires

Connexion : SMT, à souder

Systèmes de connecteurs enfichables : Connecteur fil à carte

Installation

Enfichage à l'horizontale par rapport à la platine

Utilisation

Ce connecteur est utilisé pour établir des connexions sécurisées sur des circuits imprimés, idéal pour les projets électroniques nécessitant une fiabilité et une performance élevées.

Caractéristiques

Marque
JST
Tension électrique
50 V
Intensité courant
1 A
Matières
Polyéthylène (PE)
Couleur
Blanc

Impact environnemental

Origine
Fabriqué en Chine

Questions fréquentes

Ce connecteur est conçu pour fonctionner dans une plage de températures allant de -25 °C à +85 °C. Il convient donc aux environnements modérément froids ou chauds, mais pas aux conditions extrêmes au-delà de ces limites.

Avec un pas de 1 mm et une conception coudée, ce connecteur est adapté aux circuits imprimés où l'espace est limité, permettant un montage compact et optimisé.

Ce connecteur est conçu pour une connexion à souder, avec un enfichage à l'horizontale par rapport à la platine, ce qui garantit une fixation stable et fiable.
