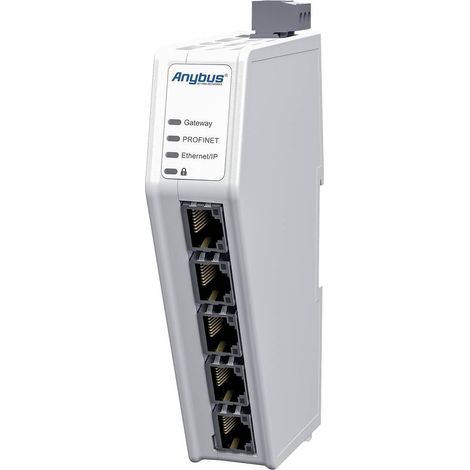

Anybus ABC4013 Convertisseur d'interface Profinet, Ethernet/IP, Industrial Ethernet, passerelle 24 V/DC 1 pc(s)

Dimensions (L x L x H) avec port série et fiche secteur : 98 x 27 x 144 mmPoids net : 150 gTouches et interrupteurs : bouton de réinitialisation et interrupteur de sécuritéLED : indicateur d'état pour la passerelle ainsi que pour le réseau 1 et le réseau 2Indice de protection IP20MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VOMontage : rail DIN (35 * 7,5/15) ENVIRONNEMENTTempérature de fonctionnement : de -25 à 70 °CTempérature de stockage : de 40 à 85 °CHumidité relative : 0-95% sans condensationHauteur de montage : jusqu'à 2 000 mConsommation électrique : valeurs typiques : 160 ma à 24 V, 400 ma maximum à 12 V.Raccordement secteur : raccordement à vis à 3 pôlesProtection : protection contre l'inversion de polarité et les courts-circuitsCONNEXIONS ETHERNETConnexions : 2+2 x Ethernet Isolation : isolation galvaniqueDébit binaire : 10 / 100 Mbits/s Full DuplexConnecteur : RJ45Commutateur : commutateur cut-through DualETHERNET/IPMode de fonctionnement : adaptateur (esclave) Messages : implicite et expliciteMax. Nombre de connexions scanner : 1 entrée/sortie (connexion exclusive owner) 3 connexions « listen only » ou « Input only »Taille des données d'entrée : 1 448 octets (avec « large forward open »)Taille des données de sortie : 1.448 octets (avec « large forward open »)Redondance réseau : anneau de niveau de périphérique (DLR), basé sur balise Connexion rapide : classe B Temps de cycle minimum : 1 ms pour les connexions de classe 1, 100 ms pour les connexions de classe 3Fichier EDS : disponiblePROFINETMode de fonctionnement : PROFINET IO-Device (esclave)Classe : A, BCanaux de communication : Real Time Channel (RT)Taille des données d'entrée : 1.024 octets Taille des données de sortie : 1.024 octetsTemps de cycle minimum : 1 ms.Max. Nombre de connexions : 1 IO Controller application Relationship + 2 Device Access application RelationshipClasse de charge secteur : classe IIII&M records : données de fabricant (I&M0), informations de jour (I&M1), date/heure (I&M2), description (I&M3)SNMP : disponibleFichier GSDML : disponibleCERTIFICATIONS ET NORMESUL : fichier CULUSfile numéro E214107CE: 2014/30/UEKC : COMMUNICATEUR R-R-ABJCEM : EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Environnement : IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibrations et chocs : IEC 60068-2-27, IEC 60068-2-6Mise au rebut : WEECONFIGURATIONLogiciel de configuration : configuration WebPorts de configuration : port de configuration Ethernet RJ45 dédié 10/100 Mbits/s et autres ports EthernetSécuritéDémarrage sécurisé (Secure boot) : garantit l'authenticité du logicielInterrupteur de sécurité : interrupteur physique qui active/désactive l'accès à l'interface de configuration Web

Informations techniques

Consommation électrique : 160 mA
Consommation électrique max. : 400 mA
Dimensions produit, hauteur : 144 mm
Dimensions produit, largeur : 27 mm
Données techniques complémentaires : Dimensions (L x L x H) avec port série et fiche secteur : 98 x 27 x 144 mmPoids net : 150 gTouches et interrupteurs : bouton de réinitialisation et interrupteur de sécuritéLED : indicateur d'état pour la passerelle ainsi que pour le réseau 1 et le réseau 2Indice de protection IP20MATÉRIAU DU BOÎTIER : PC ABS, UL 94 VOMontage : rail DIN (35 * 7,5/15) ENVIRONNEMENTTempérature de fonctionnement : de -25 à 70 °CTempérature de stockage : de 40 à 85 °CHumidité relative : 0-95% sans condensationHauteur de montage : jusqu'à 2 000 mConsommation électrique : valeurs typiques : 160 ma à 24 V, 400 ma maximum à 12 V.Raccordement secteur : raccordement à vis à 3 pôlesProtection : protection contre l'inversion de polarité et les courts-circuitsCONNEXIONS ETHERNETConnexions : 2+2 x Ethernet Isolation : isolation galvaniqueDébit binaire : 10 / 100 Mbits/s Full DuplexConnecteur : RJ45Commutateur : commutateur cut-through DualETHERNET/IPMode de fonctionnement : adaptateur (esclave) Messages : implicite et expliciteMax. Nombre de connexions scanner : 1 entrée/sortie (connexion exclusive owner) 3 connexions « listen only » ou « Input only »Taille des données d'entrée : 1 448 octets (avec « large forward open »)Taille des données de sortie : 1.448 octets (avec « large forward open »)Redondance réseau : anneau de niveau de périphérique (DLR), basé sur balise Connexion rapide : classe B Temps de cycle minimum : 1 ms pour les connexions de classe 1, 100 ms pour les connexions de classe 3Fichier EDS : disponiblePROFINETMode de fonctionnement : PROFINET IO-Device (esclave)Classe : A, BCanaux de communication : Real Time Channel (RT)Taille des données d'entrée : 1.024 octets Taille des données de sortie : 1.024 octetsTemps de cycle minimum : 1 ms.Max. Nombre de connexions : 1 IO Controller application Relationship + 2 Device Access application RelationshipClasse de charge secteur : classe IIII&M records : données de fabricant (I&M0), informations de jour (I&M1), date/heure (I&M2), description (I&M3)SNMP : disponibleFichier GSDML : disponibleCERTIFICATIONS ET NORMESUL : fichier CULUSfile numéro E214107CE: 2014/30/UEKC : COMMUNICATEUR R-R-ABJCEM : EN 61000-6-2, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-6-4, EN 55032Environnement : IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-1 AB, IEC 60068-2-2 bb, IEC 60068-2-14 NB, IEC 60068-2-30 dB, IEC 60068-2-78 Cab, IEC 60068-2-78 CabVibrations et chocs : IEC 60068-2-27, IEC 60068-2-6Mise au rebut : WEECONFIGURATIONLogiciel de configuration : configuration WebPorts de configuration : port de configuration Ethernet RJ45 dédié 10/100 Mbits/s et autres ports EthernetSécuritéDémarrage sécurisé (Secure boot) : garantit l'authenticité du logicielInterrupteur de sécurité : interrupteur physique qui active/désactive l'accès à l'interface de configuration Web
Emballage sans plastique : Emballage sans plastique
Interfaces (Advantech) : Profinet, Ethernet/IP, Industrial Ethernet, passerelle
Température de fonctionnement (max.) : 70 °C
Température de fonctionnement (min.) : -25 °C
Tension de fonctionnement : 24 V/DC
Tension de fonctionnement (détails) : 12-30 VDC

L'adaptateur Anybus Communicator PROFINET IO-Devi - Ethernet/IP est un convertisseur de protocole industriel qui permet d'échanger des données entre les réseaux PROFINET et Ethernet/IP de manière transparente. Le communicateur Anybus assure une transmission fiable, sécurisée et rapide des données entre différents réseaux Ethernet industriels et de bus de terrain. Ces passerelles autonomes sont faciles à mettre en service et permettent un échange transparent de données entre les SPSen, de sorte que vous pouvez également intégrer des équipements de terrain plus anciens dans des réseaux industriels modernes avec des modifications minimales du logiciel. Le communicateur Anybus est basé sur le processeur réseau Anybus NP40 éprouvé, qui se distingue par sa conformité réseau, ses performances élevées et sa fiabilité. Lors de l'échange de données entre des SPSs de différents réseaux, un transfert de données très rapide avec jusqu'à 1500 octets dans chaque direction est possible, WAS répond à la plupart des exigences des applications de contrôle actuelles et futures. La mise en service est rapide grâce à la configuration intuitive, à la documentation facile à comprendre et à la conception intelligente du matériel et du boîtier. Performances exceptionnelles Transfert de données instantané - Le temps nécessaire pour transférer des données entre deux SPSs est composé du temps de cycle du premier réseau plus le temps de cycle du deuxième réseau. La transmission interne des données dans Communicator est négligeable car elle correspond aux fluctuations sans produit de synthèse des temps de cycle réseau (gigue). Conversion Endian accélérée matérielle (Byte Swap) Les Communicator peuvent modifier la représentation des données (findianness) en utilisant une conversion Endian accélérée par le matériel pour s'assurer que les données sont affichées correctement dans chaque API. Vous pouvez même convertir différentes parties de la plage de données de différentes manières pour traiter différents types de données. Cela n'affecte pas les performances, soulage l'API de la tâche de conversion de données et simplifie la programmation API. Mise en service simple Connecteur de configuration Ethernet dédié - aucun câble spécial n'est requis. Interface de configuration intuitive basée sur le Web par glisser-déposer - aucune installation de logiciel supplémentaire n'est requise. Les connecteurs orientés vers l'avant facilitent le raccordement des câbles et le facteur de forme mince permet d'économiser de l'espace sur le rail chapeau. Dépannage grâce à de puissantes fonctionnalités de diagnostic, y compris le moniteur de données en direct, l'écran d'état et le package de support. Les dernières fonctions de sécurité Fonctionnalité de démarrage sécurisée pour détecter les manipulations du firmware et protéger contre les attaques et les infections par des logiciels malveillants. Interrupteur de sécurité qui verrouille votre configuration et empêche tout accès non autorisé. Pour les environnements industriels Boîtier robuste et compact Les composants industriels sont testés et certifiés selon et UL Grande plage de température, -25°C à 70°C. Montage de rails chapeau pour installation à proximité des appareils connectés, ce qui réduit le câblage Ce texte a été traduit par une machine.

Points forts

• Transfert de données instantané
• Conversion Endian accélérée par matériel (octet Swap)

  • • Configuration requise

      • ChromeBordnavigateur web Firefox
