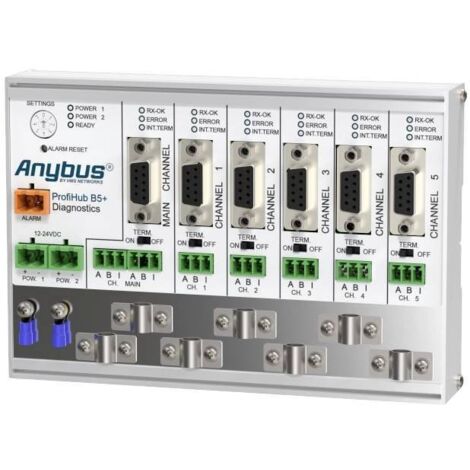

Répétiteur Anybus ProfiHub B5+R Tension de fonctionnement: 12 V/DC, 24 V/DC

Informations techniques

Consommation électrique : 275 ma pour une alimentation en tension de 24 V.
Dimensions produit, hauteur : 35 mm
Dimensions produit, largeur : 113 mm
Température de fonctionnement (max.) : 70 °C
Température de fonctionnement (min.) : -25 °C
Tension de fonctionnement : 12 V/DC, 24 V/DC
Tension de fonctionnement (détails) : 12-24 V/DC

Répéteur ProfiHub B5+R. ProfiHub B5+R est un répéteur IP20 avancé, flexible et robuste pour les installations Profibus DP. Il permet de créer de longues lignes d'alimentation et des structures de backbone avec des structures en étoile ou en arbre dans des environnements IP20. PROFIBUS DP est un bus de communication haute vitesse avec des directives techniques strictes concernant les câbles de raccordement, car par exemple, les réflexions possibles peuvent facilement provoquer des perturbations de communication. Si des câbles de raccordement ou des segments en étoile doivent être configurés, cela nécessite généralement des investissements coûteux pour les répéteurs. En tant que composants innovants pour de telles applications, le ProfiHub B5+R est une solution économique parfaite pour construire des câbles de raccordement sûrs sur les réseaux DP haute vitesse. Il dispose de la fonctionnalité d'un répéteur transparent 5 voies avec canaux séparés galvaniquement. Cela permet de construire des structures réseau avec des câbles de raccordement étendus, chacun pouvant utiliser jusqu'à 31 appareils individuellement et ayant la même longueur que le câble de bus principal. ProfiHub B5+R rafraîchit les messages entrants sur un canal et les transmet à tous les autres canaux (topologie de la tête de poulet). Comme ProfiHub B5+R permet de créer des segments séparés galvaniquement, les appareils peuvent maintenant être montés et montés en cours de fonctionnement. De plus, les interférences électriques sur le bus et les interférences CEM sur un câble de raccordement ne se propagent pas aux autres segments. La logique intelligente et les circuits d'isolation du ProfiHub B5+R garantissent que la largeur de l'embout ne change pas. Ainsi, les appareils ProfiHub ne sont pas soumis à des restrictions pour la connexion série. La logique détecte également automatiquement la vitesse de transmission. Pour faciliter le travail d'installation, la terminaison est intégrée par des résistances de terminaison et peut être activée/désactivée. Le principe de mise à la terre est également sélectionnable : mise à la terre directe ou capacitive. Les concentrateurs professionnels sont alimentés par une tension continue de 10-32 volts (les versions pour une tension alternative de 110 / 230 V sont également disponibles). Pour le dépannage, l'entretien et la mise en service, les ProfiHub disposent d'un écran à l'extérieur qui indique l'état de chaque canal (données (données) et erreur (erreurs)). Ce texte a été traduit par une machine.

Points forts

• Montage et démontage des esclaves en cours de fonctionnement
• Chaque canal est protégé contre les courts-circuits
• Construction compacte et robuste
• Affichage avec affichage de l'état et de l'erreur pour chaque canal
• Les connecteurs DB9 et les bornes à vis peuvent être mélangés
• Convient à tous les câbles DP
• Topologie réseau par mesure
• Mise en réseau facilement extensible
• Permet d'économiser des coûts
