Antenne patch triple alimentation 5,8 GHz 14 dBi de type pagode pour FPV, émetteur d'image, panneau plat
Produit similaire livré par
'/%3E%3C/svg%3E)
Amplificateur WiFi extérieur 600mW – Boîtier étanche IP65 – Dual-Band 2.4+5G – Alimentation PoE – Longue portée pour espaces extérieurs - AC600
57,59 €12
Vendu par LEIDACN
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
1. Bonne efficacité de rayonnement. La plupart des antennes patch à base de FR4 présentent un rendement médiocre car le FR4 est très dissipatif à 5,8 GHz. De plus, la plupart des antennes réseau présentent des pertes importantes dans le réseau d'alimentation. Cette conception utilise des patchs couplés pour simplifier le réseau d'alimentation et réduire ces pertes.
2. Rapport axial exceptionnellement bon, non seulement perpendiculairement au patch, mais aussi en dehors de son axe.
3. Gain élevé, bien qu'inférieur au gain théorique d'un réseau avec un FR4. En effet, maximiser le gain entraînerait des lobes secondaires importants et un faible rapport axial.
4. Lobes secondaires très faibles : presque toute l'énergie est concentrée dans le lobe principal. Cela augmente la largeur du lobe principal, au détriment d'un gain légèrement inférieur.
Fréquence centrale : 5,8 GHz
Bande passante : 660 MHz (5,47 - 6,13 GHz)
Adaptation : S11 < -30 dB, ROS < 1,065
Rapport axial : 1,05 (0,38 dB)
Gain d'antenne : 14,4 dBi
Largeur de faisceau à mi-puissance : 30° (horizontale et verticale)
Rendement de rayonnement : 75 %
Couleur : rouge
Matériaux : plastique et métal
Contenu de l'emballage :

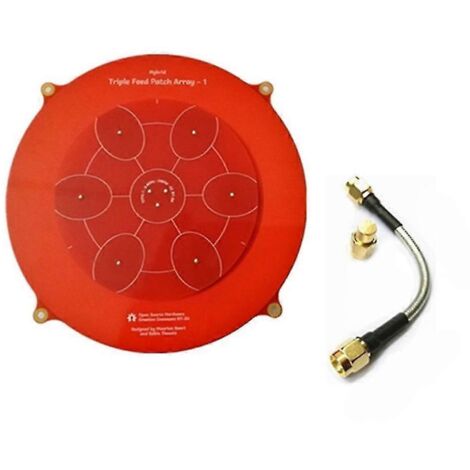

1 antenne FPV pagode 150 mm à triple alimentation 5,8 GHz 14 dBi
1 câble d'extension
1 charge fictive 50 ohms
Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison des reflets et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
2. Rapport axial exceptionnellement bon, non seulement perpendiculairement au patch, mais aussi en dehors de son axe.
3. Gain élevé, bien qu'inférieur au gain théorique d'un réseau avec un FR4. En effet, maximiser le gain entraînerait des lobes secondaires importants et un faible rapport axial.
4. Lobes secondaires très faibles : presque toute l'énergie est concentrée dans le lobe principal. Cela augmente la largeur du lobe principal, au détriment d'un gain légèrement inférieur.
Fréquence centrale : 5,8 GHz
Bande passante : 660 MHz (5,47 - 6,13 GHz)
Adaptation : S11 < -30 dB, ROS < 1,065
Rapport axial : 1,05 (0,38 dB)
Gain d'antenne : 14,4 dBi
Largeur de faisceau à mi-puissance : 30° (horizontale et verticale)
Rendement de rayonnement : 75 %
Couleur : rouge
Matériaux : plastique et métal
Contenu de l'emballage :
1 antenne FPV pagode 150 mm à triple alimentation 5,8 GHz 14 dBi
1 câble d'extension
1 charge fictive 50 ohms
Seul le contenu de l'emballage mentionné ci-dessus est inclus. Les autres produits ne sont pas inclus.
Remarque : La couleur de l'article sur la photo peut légèrement différer de la réalité en raison des reflets et des réglages de votre écran. Une marge d'erreur de +/- 1 à 3 cm est possible.
Caractéristiques
- MarqueLAVVE
- Largeur15 cm
- CouleurMulticouleur
- Type d'antenne tvTerrestre
- Réf. ManoManoME215153829
