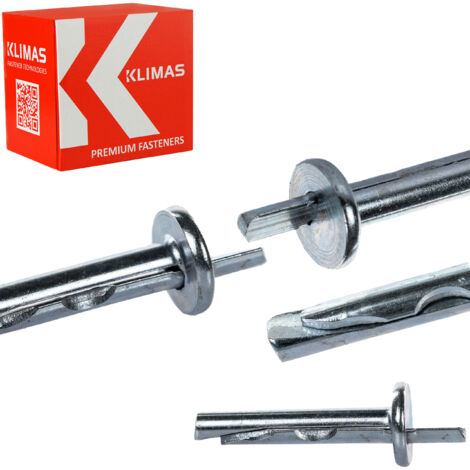

Ancrages à expansion métalliques KRW-06035

Chevilles à expansion métalliques 6 x 35 mm, lot de 100 Ces chevilles sont en acier galvanisé et conçues pour la fixation d'éléments en acier mince sur des supports en béton ou en briques céramiques pleines. Classées A1 (ininflammables), elles constituent une excellente alternative aux chevilles de fixation traditionnelles, notamment pour l'installation de faux plafonds où l'inflammabilité est une exigence.

Conçues pour la fixation d'éléments en acier mince, de solins métalliques et d'éléments de faux plafonds. Elles peuvent être installées dans du béton fissuré lors de la suspension de structures à des plafonds en béton armé. La fixation s'effectue par enfoncement de la tige dans le corps de la cheville ; le coin se déplace et un ancrage permanent est ainsi créé.

Paramètres les plus importants

Modèle

• : KRW-06035 Taille :
• 6,0 x 35 mm Max. Longueur utile : 5 mm Conditionnement : 100 pièces Matériau : Acier galvanisé Produit original d'une entreprise renommée KLIMAS Wkręt-Met ® Supports : 1. Béton non fissuré 2. Béton fissuré

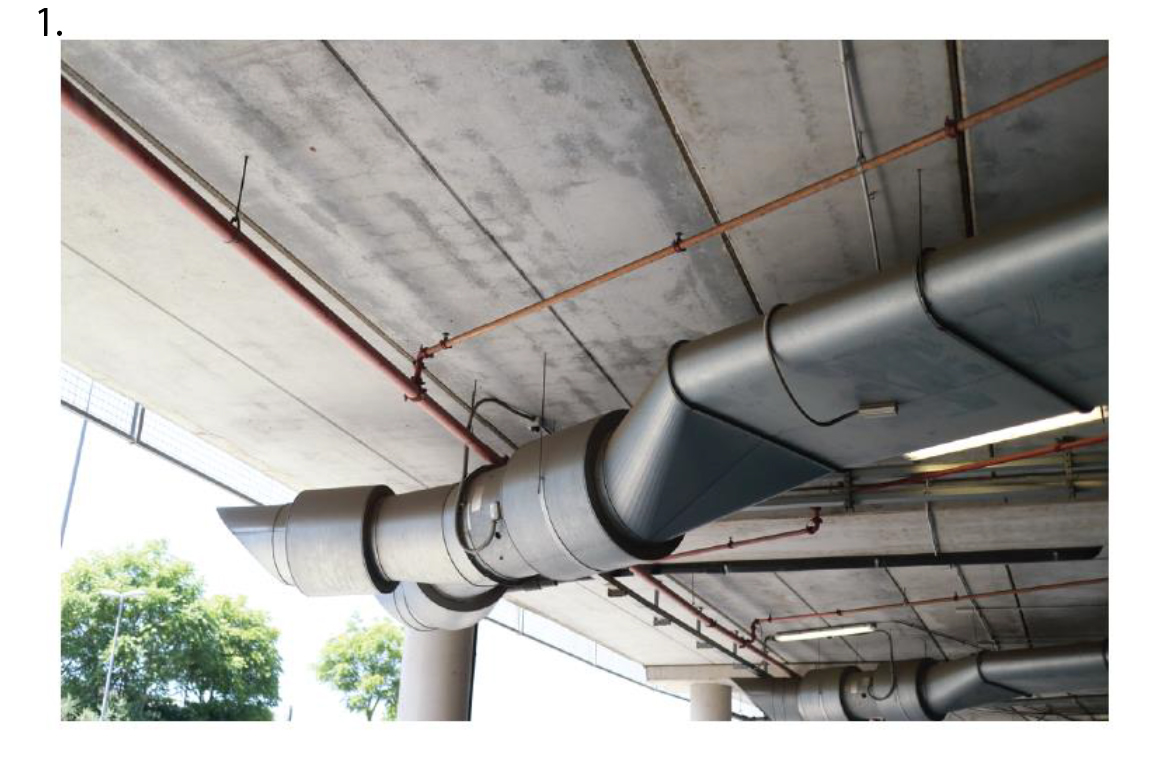

• 3. Brique en céramique solide Ceci n'est qu'un exemple d'application.
• Spécifications du produit [dk] diamètre de l'ancrage :
• Ø 6,0 mm

[do] diamètre du trou/perçage : Ø

6,0 mm

[D] diamètre du collier :

15 mm

[t fix] max. Longueur utile :

5 mm

[L w] Longueur d'ancrage :

• 35 mm   [h eff] Profondeur d'ancrage utile :
• 30 mm [ho] Profondeur du trou :   40 mm
• Matériau : Acier galvanisé
• réaction à feu : non inflammable
• nombre de pièces. dans l'emballage : 100 Capacité portante de conception pour le substrat :
• béton C20/25 : C50/60 : 2,38 [kN]
• brique céramique pleine : 1 [kN]
• Paramètres de montage min. Épaisseur minimale du substrat (hmin) : 80 mm ; Distance minimale au bord (cmin) : 150 mm ; Distance minimale axiale (Los) : 250 mm. La cheville d'ancrage métallique KRW se compose d'un corps terminé d'un côté par une collerette à surface d'appui plane et de l'autre par un cône, ainsi que d'une tige d'ancrage à chanfrein conique. Fabriquée en acier galvanisé, elle est conçue pour la fixation d'éléments en acier mince, de solins en tôle et d'éléments de faux plafond. Elle convient à une installation dans du béton fissuré lors de la suspension de structures à des plafonds en béton armé. La fixation s'effectue en enfonçant une goupille dans le corps de la vis, ce qui déplace le coin et crée un ancrage permanent. Certificats : Évaluation technique nationale : ITB-KOT-2018/0463, édition 1. Les vis que nous proposons se caractérisent par leur qualité supérieure et peuvent être utilisées en toute sécurité dans le secteur de la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos clients sont sûrs et adaptés à leurs besoins spécifiques. Méthode d'installation : Avant l'installation, identifier le support dans lequel l'ancrage sera installé et comparer les charges qu'il transmettra aux capacités portantes spécifiées dans la fiche de données de sécurité ou l'évaluation technique nationale. Choisir la longueur d'ancrage appropriée afin que la zone de dilatation se situe dans le matériau de construction du mur (l'épaisseur de l'élément fixé correspond à la longueur utile maximale de l'ancrage). Le diamètre des trous percés doit correspondre au diamètre des ancrages utilisés. Dans les supports pleins, les trous doivent être au moins 10 mm plus profonds que la profondeur d'ancrage.
• Les trous percés dans des matériaux solides doivent être nettoyés des copeaux de perçage en effectuant un mouvement de va-et-vient à vitesse réduite avec la perceuse. La cheville est insérée dans le trou percé, et la goupille est enfoncée jusqu'à ce qu'elle soit complètement ancrée dans le corps.
• Vis KLIMAS - le choix le plus courant des professionnels *jauge non incluse
