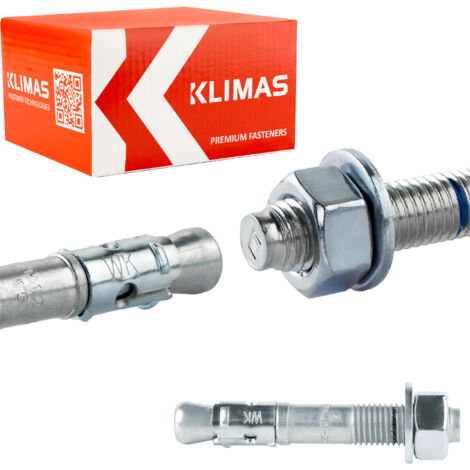

Ancrages en acier Express LE-ZN-16105

Chevilles mécaniques pour béton M16 x 105 mm, 25 pièces

Ces chevilles sont en acier galvanisé.

Idéales pour le montage de machines, d'appareils, d'éléments de fixation en série (garde-corps, rampes, rayonnages d'entrepôt) et de structures métalliques légères et moyennes.

Paramètres les plus importants

• Modèle : LE-ZN-16105 (X25)
• Diamètre : 16 mm
• Longueur : 105 mm
• Max. épaisseur de l'élément fixé - /5 mm
• Emballage : 25 pièces. Filetage : M16 Matériau : Acier galvanisé à faible teneur en carbone Produit original d'une entreprise renommée KLIMAS Wkręt-Met ® Caractéristiques et avantages 1. Paramètres de résistance les plus élevés Nos machines de pointe et nos nombreuses années d'expérience se sont traduites par des produits aux paramètres de résistance les plus élevés. Nos ancrages sont conçus comme une solution professionnelle pour les assemblages structuraux les plus critiques.
• 2. Résistance au feu R30 - R120 .
• Les ancrages présentent une résistance au feu, ce qui influe sur la sécurité des assemblages en cas d'incendie. La résistance, déterminée en conditions d'incendie, de R30 à R120, vous permet de trouver un assemblage économique pour tout type d'industrie, adapté à la classe de résistance au feu requise. 3. Installation rapide et facile

Il suffit d'enfoncer l'ancrage dans un trou pré-percé et de le serrer. 4. Capacité de charge immédiate.

5. Diamètre du trou égal au diamètre de la tige de l'ancrage.

6. Livré avec écrou et rondelle intégrés en usine.

7. L'acier formé à froid empêche la tige de se fissurer lors du martelage et du serrage.

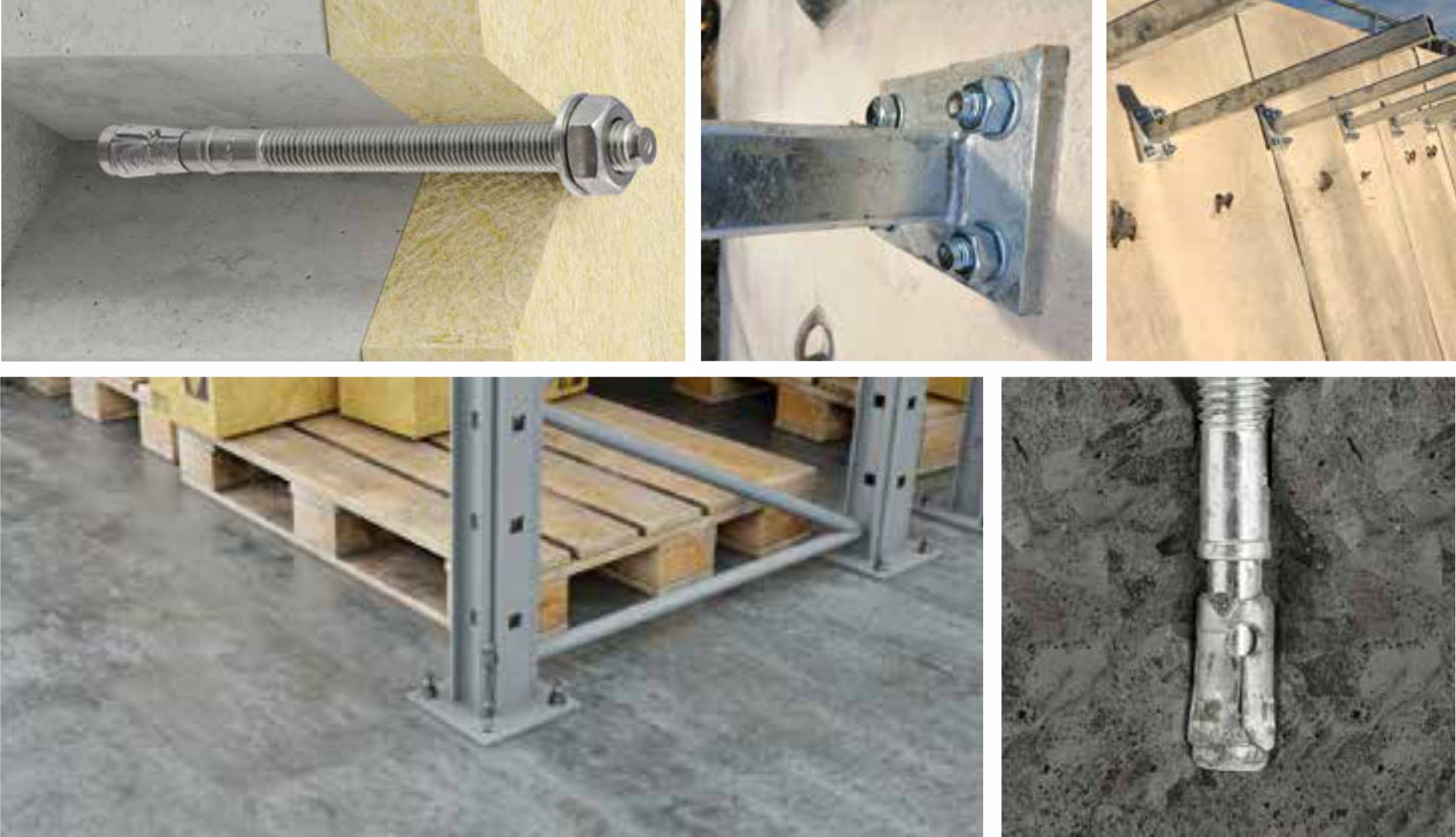

Substrat et exemple d'application A. Béton standard, non fissuré, armé et non armé, classe C20/25 à C50/60

Charges statiques et quasi-statiques,

ancrages avec exigences de résistance au feu,

installation de machines et d'appareils,

installation de garde-corps,

installation de mains courantes,

installation de balustrades à l'intérieur des bâtiments,

assemblage de Accessoires et éléments décoratifs en acier,

assemblage de structures métalliques légères et moyennes à l'intérieur des bâtiments.

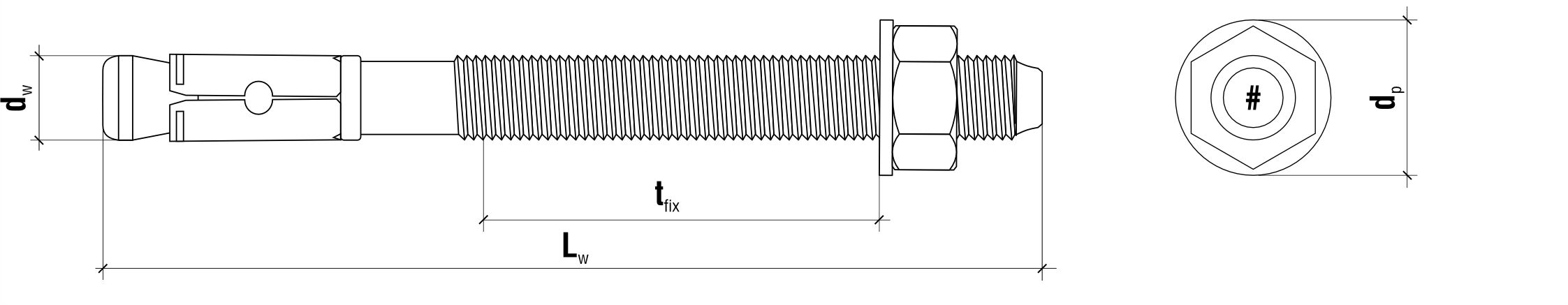

Spécifications du produit

• [dw] diamètre de l'ancrage :
• Ø
• 16,0 mm
• [Lw] longueur de l'ancrage :
• 105 mm
• [Tfix] max. Longueur utile : -
• /5 mm
• Taille de la clé :

SW-24

• [dp] Diamètre extérieur de la rondelle : 23,8 mm Filetage :
• M16 Quantité dans l'emballage :
• 25 pièces. Matériau : acier galvanisé. Ancrage installé. Diamètre de perçage maximal : 16 mm. Diamètre du trou dans l'élément à monter : ≤ 18 mm. Couple de serrage : 100 Nm. Épaisseur maximale de l'élément à monter [Tfix] : -
• / 25 mm Profondeur d'ancrage effective [hef] :
• 85 mm Épaisseur minimale du substrat [hmin] :
• 170 mm Éléments d'ancrage
• Marquage sur la tête, Profondeur d'encastrement standard,
• Profondeur d'encastrement réduite, Écrou, rondelle, goupille d'ancrage, manchon d'expansion. L'ancrage mécanique LE-ZN se compose d'une goupille filetée avec cône d'expansion, d'une bague d'expansion, d'un écrou hexagonal et d'une rondelle. Fabriqué en acier à faible teneur en carbone et zingué pour une protection anticorrosion, il assure une fixation optimale. Le serrage s'effectue en appliquant le couple approprié à l'écrou, ce qui déplace le manchon d'expansion et crée un ancrage permanent dans le support. Certificats

Certificat européen

• ETA-20/0640 - une garantie de qualité supérieure   Les ancrages que nous proposons se caractérisent par
• la plus haute qualité et peuvent être utilisés en toute sécurité dans la construction. Nous mettons tout en œuvre pour garantir que les produits livrés à nos clients sont sûrs et adaptés à leurs besoins spécifiques. Vidéo produit (copiez le lien et collez-le dans votre navigateur) : https://youtu.be/4h0i9oVf-6g. Méthode d'installation : Percez un trou du diamètre et de la profondeur requis, perpendiculairement au support. Nettoyez le trou de la poussière et des saletés de perçage (utilisez une pompe ou une autre méthode). Insérez la cheville dans le trou en tapotant légèrement avec un marteau jusqu'à obtenir la profondeur d'ancrage requise. Serrez l'écrou au couple approprié (Tinst) à l'aide d'une clé dynamométrique. Lors du serrage, la vis appuie contre la goupille d'expansion, la plaquant contre les parois du trou percé. Assurez-vous que la rondelle sous l'écrou est bien pressée contre la pièce fixée après l'expansion de la cheville.
• Lors de l'installation, il est important de tenir compte des points suivants : les chevilles doivent être enfoncées de manière à ne pas endommager l'armature du support ;
• la profondeur du trou de perçage doit être supérieure d'au moins 10 mm à la profondeur d'ancrage du connecteur ; ceci permettra un bon encastrement de la cheville mécanique dans le trou ; le trou percé doit être nettoyé, au moins par deux mouvements de la perceuse, afin d'évacuer les copeaux vers l'extérieur ; les trous percés verticalement vers le bas nécessitent un perçage plus profond ou l'évacuation des copeaux accumulés.
• Ancrages KLIMAS - le choix le plus courant des professionnels Retrouvez une gamme complète d'ancrages de différentes tailles sur nos autres ventes aux enchères

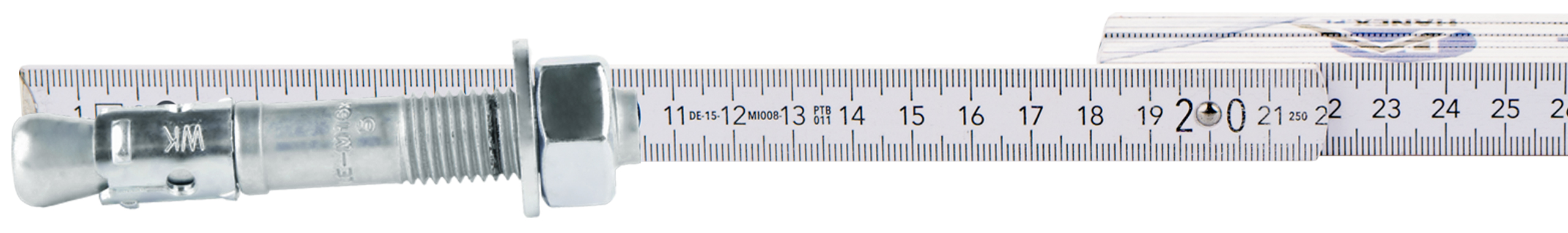

• *Le mètre ruban visible sur la photo n'est pas inclus (il sert uniquement à visualiser les dimensions de l'ancrage)
