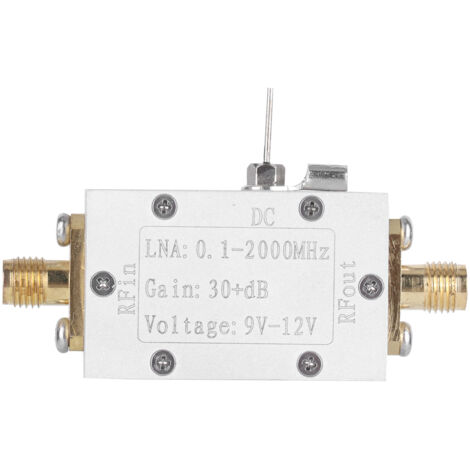

Amplificateur RF Large Bande 0.1-2000MHz, Gain 30dB, Module LNA Faible Bruit
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez notre amplificateur RF large bande 0.1-2000MHz, un composant essentiel pour vos applications de réception radiofréquence. Cet amplificateur se distingue par sa plage de fréquence étendue, son gain élevé et son faible facteur de bruit, garantissant des performances optimales.
Idéal pour une variété de frontaux de réception RF, il permet d'augmenter considérablement la distance de communication. Pour les fréquences de travail inférieures à 500 MHz, il offre une excellente linéarité de gain, pouvant être ajustée à moins de 1 dB. De plus, la cohérence du gain est d'autant plus élevée que la fréquence est basse.
Il est parfaitement adapté pour les applications ondes courtes, radio FM, récepteurs de télécommande, ou encore pour l'amplification de signaux RF à faible bruit dans les amplificateurs de signal de télévision par câble.
**Caractéristiques techniques :**
* **Dimensions :** Environ 24 x 53 mm / 0,94 x 2,08 pouces.
* **Fréquence de fonctionnement :** 0,1 - 2000 MHz.
* **Gain de l'amplificateur :**
* F=0,1 MHz, gain=32 dB
* F=500 MHz, gain=31 dB
* F=1000 MHz, gain=29 dB
* F=1500 MHz, gain=25 dB
* F=2000 MHz, gain=20 dB
* **Puissance de sortie maximale :** +10 dBm (10 mW) au point de compression à 1 dB.
* **Tension d'alimentation :** 6V - 12V CC.
* **Impédance du système :** 50 Ω.
**Conseils d'utilisation :**
1. La fréquence minimale de fonctionnement dépend des condensateurs d'entrée/sortie (0,1 uF par défaut pour 0,1 MHz).
2. Augmenter la capacité d'entrée/sortie abaisse la fréquence de coupure (ex: 10 uF pour travailler à 5 KHz).
3. Avec une tension de 5V-8V, il peut servir d'amplificateur à gain variable (le gain augmente avec la tension), idéal pour les circuits de contrôle automatique de gain.
4. Avec une alimentation de 8V-10V, le gain en basse fréquence atteint 30 dB, avec un faible bruit et une bonne stabilité.
5. À 12V, le gain est maximal (environ 32,5 dB en basse fréquence).
**Contenu du colis :**
* 1 x Amplificateur RF Large Bande 0.1-2000MHz.
Note : Les anciens et nouveaux modèles de ce produit sont expédiés aléatoirement. Veuillez en tenir compte avant de passer commande.
Caractéristiques
- MarqueLISATR
- Longueur8 cm
- Largeur6 cm
- Hauteur1 cm
- Type d'amplificateurAmpli Stéréo (Hi-Fi)
