Amplificateur à faible bruit (LNA) à large bande de 10 kHz à 6 GHz et à gain élevé pour radios FM à ondes courtes

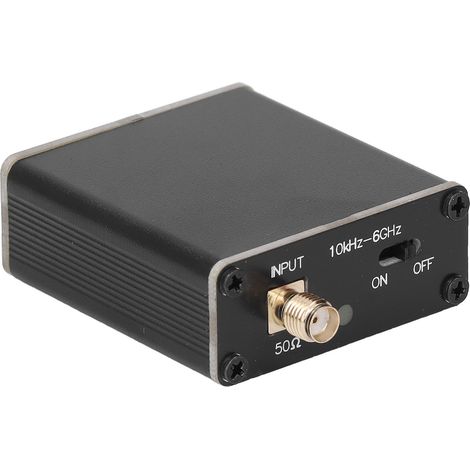

Description Générale Amplificateur à faible bruit LNA large bande 10 kHz à 6 GHz à haut gain, boîtier en alliage d’aluminium avec batterie polymère intégrée 600 mAh. Optimisé pour radios ondes courtes, récepteurs FM, télécommandes et amplification de signaux TV câblées, ultra-faible facteur de bruit et excellente linéarité pour des mesures et réceptions radio professionnelles.

Caractéristiques

1. Performances radiofréquence professionnelles
   Large plage de fréquences, ultra-faible facteur de bruit, gain élevé, forte linéarité et résistance à la puissance d’entrée, préserve la qualité du signal sans dégradation.
2. Boîtier rigide en alliage d’aluminium
   Corps étanche et résistant à la corrosion, sans décollement de revêtement, supporte une utilisation intensive sans altérer les caractéristiques électriques.
3. Alimentation par batterie intégrée ou Bias Tee
   Version autonome équipée d’une batterie polymère 600 mAh intégrée ; la variante sans batterie nécessite un Bias Tee pour l’alimentation, compatible avec des appareils comme le SDRPlay 1A.
4. Stabilité et uniformité de l’amplification
   Composants haute fiabilité offrent une amplification homogène sur toute la bande passante, réduit le bruit parasite et améliore nettement la réception des signaux faibles.
5. Très large champ d’applications
   Convient aux ondes courtes, radios FM, récepteurs distants, amplificateurs de signal TV câblée, mesures RF et systèmes de surveillance radio.

Spécifications

• Type : Amplificateur à faible bruit LNA RF
• Matière boîtier : Alliage d’aluminium
• Alimentation embarquée : 1 batterie polymère 600 mAh intégrée
• Plage de fréquence : 10 kHz ~ 6 GHz
• Facteur de bruit ultra-faible : 0,4 dB à 1,95 GHz
• Gain : 20 dB à 1,95 GHz
• Linéarité élevée : IP3 de sortie +35 dBm
• Puissance d’entrée admissible : +22 dBm en onde continue
• Impédance entrée/sortie : 50 Ohms
• Connecteurs : SMA femelle

Liste d’emballage

• 1 × Amplificateur à faible bruit LNA large bande

Mode d’utilisation

1. Vérifier la charge de la batterie intégrée avant utilisation autonome.
2. Brancher le signal source sur le connecteur SMA femelle d’entrée, relier la sortie vers votre récepteur SDR, radio ou appareil de mesure.
3. Mettre sous tension l’amplificateur ; il amplifie immédiatement les signaux RF sur toute la plage 10 kHz – 6 GHz.
4. Pour la version sans batterie, associer un Bias Tee pour fournir l’alimentation continue à l’ampli.
