Description générale

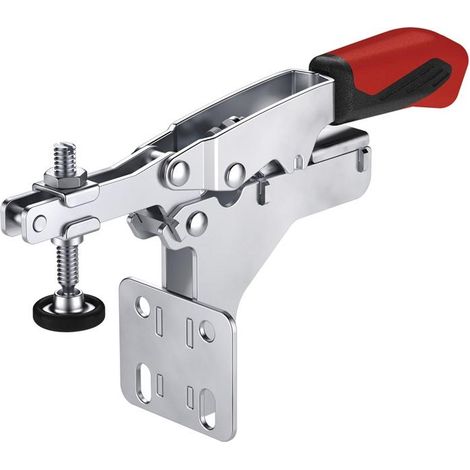

La Sauterelle de serrage horizontale no. 6871 taille 20 est conçue pour offrir une solution de serrage efficace et adaptable. Elle est équipée d'un bras d’appui ouvert et d'une équerre de fixation, permettant une compensation continue pour des pièces à usiner de différentes hauteurs. Sa construction galvanisée et passivée assure une durabilité accrue, tandis que la poignée-pistolet ergonomique, résistante à l’huile, offre un confort d'utilisation optimal.Spécifications techniques
- Taille : 20
- Hauteur de serrage : 68 mm
- Longueur tendue : 173 mm
- Hauteur tendue : 94 mm
- Force de maintien F1 : 2 kN
- Ø de l'alésage : 5,6 mm
- Largeur : 140 mm
- Longueur : 180 mm
- Poids : 240 g
- Portée de la tension : 22 mm
- Vis de placage : M6 x 40
- Compensation de hauteur maximale : Taille 20 = 35 mm
- Dimensions supplémentaires : A: 6 mm, C: 20-26 mm, D: 5,6 mm, E: 22 mm, F: 24 mm, H: 68 mm, I: 10 mm, K: 7,1 mm, M: 25,4 mm, N: 45 mm, P: 38 mm, Q: 24 mm, HW min.: -3 mm, HW max.: 24 mm, H1: 94 mm, H2: 113 mm, D1: 5,6 mm, L1: 173 mm
