Alimentation de laboratoire Techrebal R-SPS6010C 10A avec fonction de charge

L'alimentation Techrebal R-SPS6010C est une alimentation de laboratoire stabilisée offrant une régulation de tension précise de 0 à 60 V et une régulation de courant de 0 à 10 A. Ses principaux atouts sont sa grande précision, sa capacité à charger des batteries et son écran LCD clair. Elle est refroidie par un ventilateur silencieux à température contrôlée.

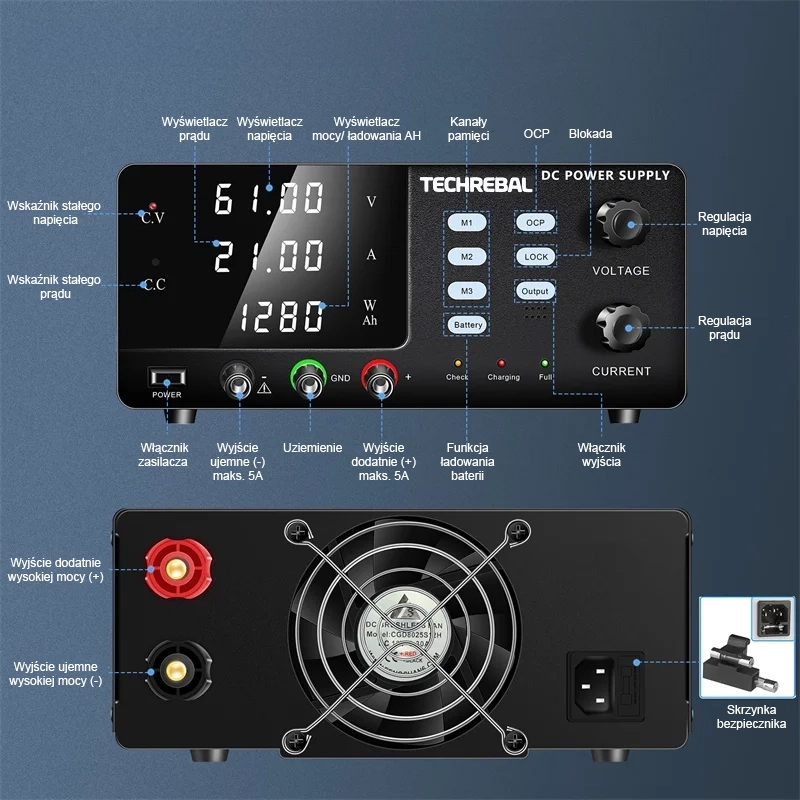

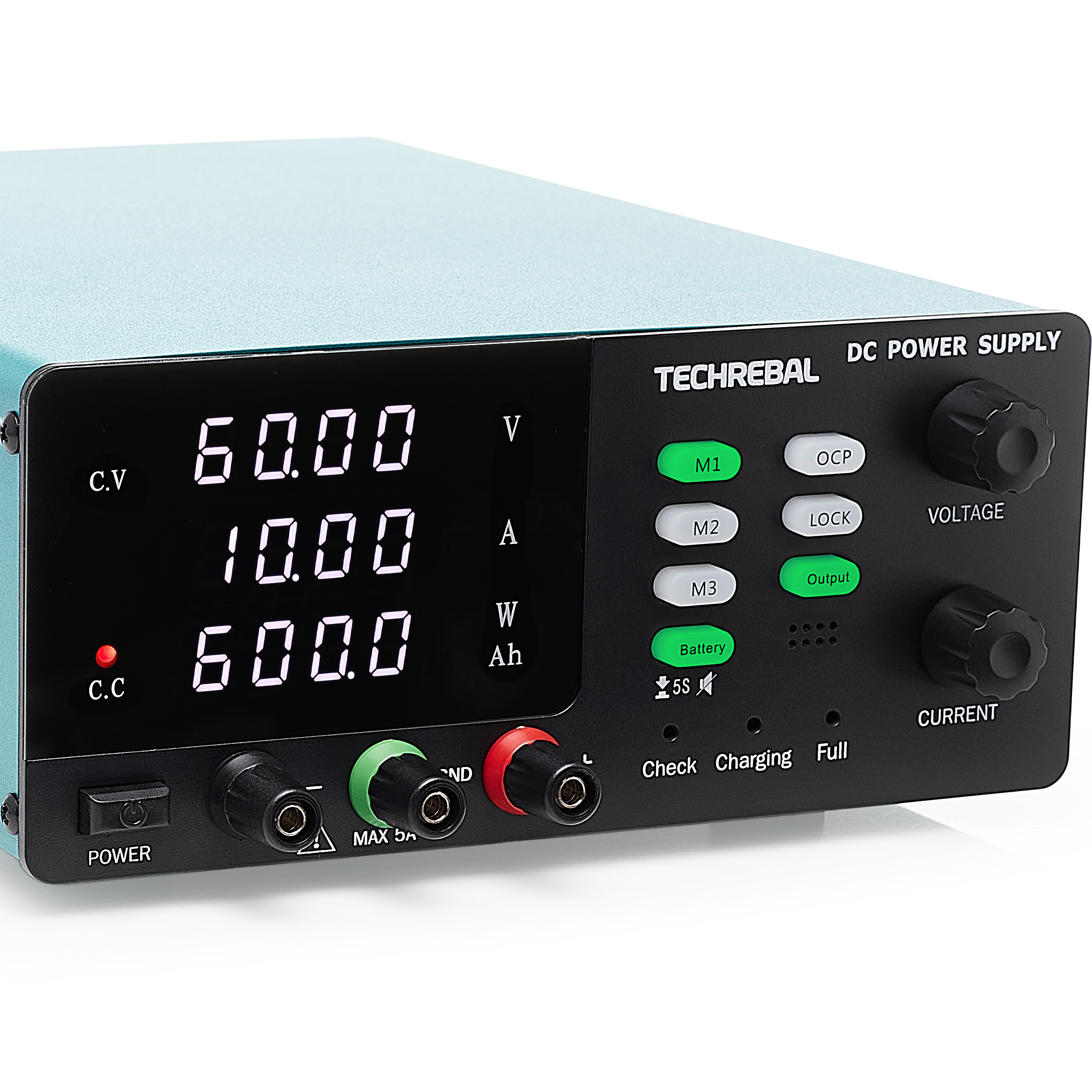

L'alimentation est équipée d'un écran. Les valeurs affichées sont parfaitement lisibles quelles que soient les conditions d'éclairage. En haut du panneau avant, un affichage marqué de la lettre V indique la tension appliquée aux bornes de sortie de l'alimentation de laboratoire. Au centre, un affichage marqué de la lettre A indique l'intensité du courant fourni par l'alimentation. En bas, un affichage W Ah indique la valeur de la puissance actuelle (W) ou de la capacité de charge (Ah).

Contrairement à de nombreuses autres alimentations sur le marché, la Techrebal R-SPS6010C offre la fonction de charge de différents types de batteries, ce qui la rend polyvalente. et pratique.

Grâce à l'utilisation de composants de la plus haute qualité et à une attention méticuleuse aux détails, cette alimentation offre une régulation précise et fiable du courant et de la tension de sortie à l'aide de boutons intuitifs.

Le boîtier métallique robuste de l'alimentation, associé à des pieds en caoutchouc, garantit l'isolation du système électronique des autres potentiels, ce qui est particulièrement important lorsqu'elle est utilisée sur des plans de travail métalliques.

Grâce à son grand écran lumineux, cette alimentation vous permet de lire rapidement et facilement les valeurs de tension et de courant d'entrée et de sortie. Les valeurs sont clairement visibles dans toutes les conditions d'éclairage, ce qui facilite grandement l'utilisation de l'appareil dans divers environnements de travail.

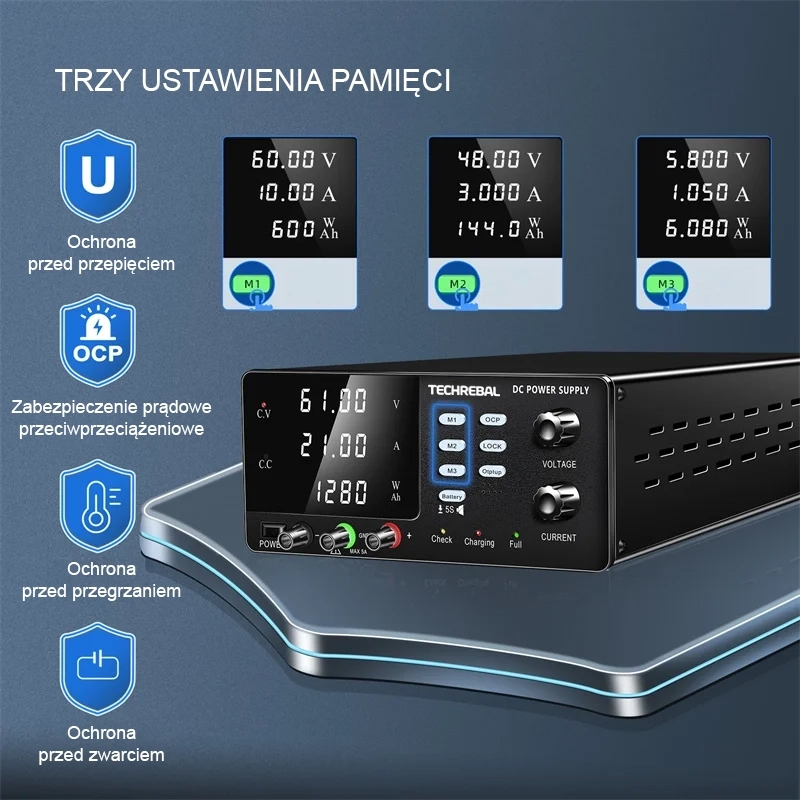

Grâce à la possibilité d'enregistrer trois configurations différentes, telles que la tension, le courant, les limites de puissance et d'autres paramètres, l'utilisateur peut rapidement basculer entre différents réglages sans avoir à les ajuster manuellement à chaque fois. Cette fonctionnalité est particulièrement utile dans les environnements de laboratoire où la précision et la répétabilité sont requises, et où le temps est une ressource précieuse.

La marque Techrebal, soucieuse de la sécurité de l'appareil et de l'utilisateur, a équipé l'alimentation d'une protection avancée contre les surcharges et la surchauffe. De plus, un refroidissement actif est mis en œuvre grâce à un ventilateur intégré qui se met en marche automatiquement lorsque la température du dissipateur thermique augmente, réduisant ainsi rapidement la température à l'intérieur de l'appareil.

Protections :

OVP - protection contre les surintensités

OCP - fusible contre les surintensités

OTP - protection contre la surchauffe

OLP - protection contre les surcharges

La tension de sortie est réglée à l'aide d'un potentiomètre multitours. Elle peut être ajustée en douceur de 0 V à 60 V. La résolution du voltmètre intégré permet un réglage précis de la tension de sortie (0,01 V). Cette valeur est largement suffisante pour les applications de maintenance, d'atelier et de laboratoire. En option, un voltmètre externe connecté en parallèle à la sortie de l'alimentation permet un réglage encore plus précis. L'alimentation peut fonctionner en deux modes : tension continue (CV) ou tension constante (stabilisation de la tension de sortie). La LED rouge en façade s'allume. Concrètement, cela signifie que l'alimentation stabilise la valeur de consigne. Si la sortie est réglée sur 12,0 V, quelle que soit la charge (0,5 A ou 7,5 A), la tension restera constante (stabilisée). La tension ne commencera à chuter qu'après avoir dépassé le courant maximal admissible de 10,0 A. Conformément à la loi d'Ohm, le courant qui circule impose une contrainte à la charge. Le mode CC (courant constant) stabilise le courant de sortie. La LED rouge en façade s'allume. Concrètement, cela signifie que l'alimentation stabilise le courant de consigne et empêche tout dépassement. Ce mode est moins fréquemment utilisé. Par exemple : si le potentiomètre de courant est réglé sur une limite supérieure de 4,5 A, cette valeur ne sera pas dépassée en sortie. Bien entendu, si la charge connectée à la sortie de l'alimentation de laboratoire entraîne un courant inférieur, l'alimentation basculera automatiquement en mode CC. mode.

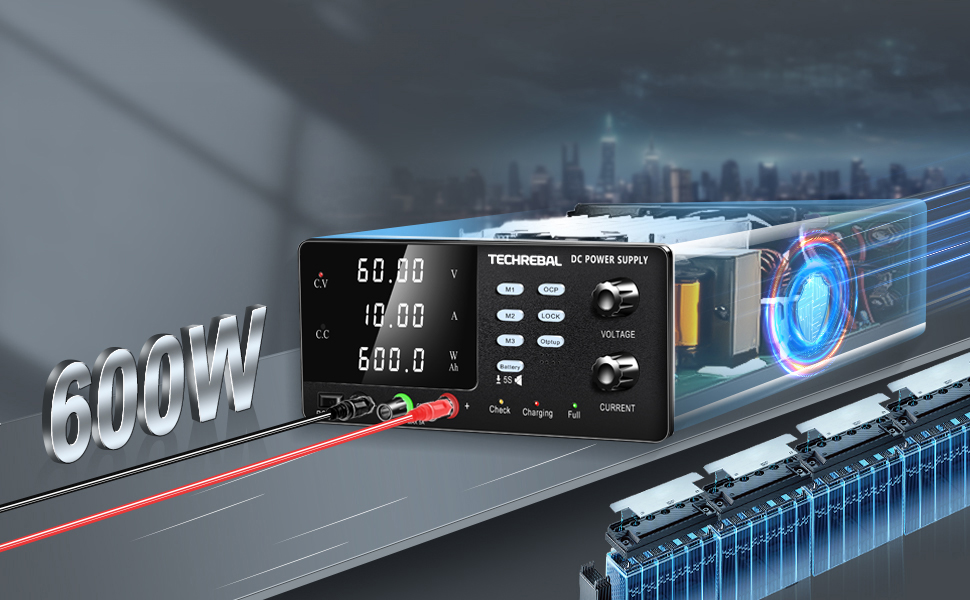

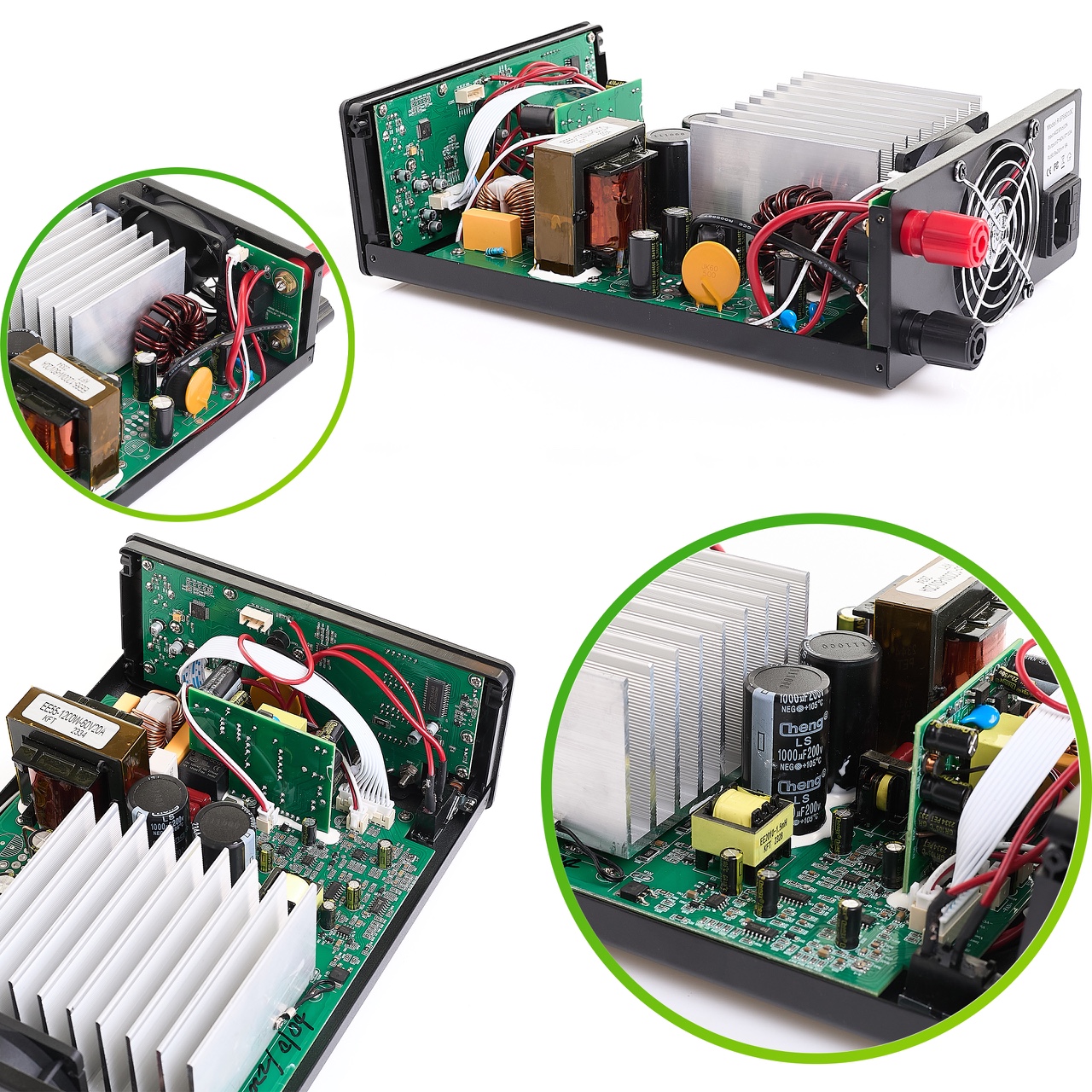

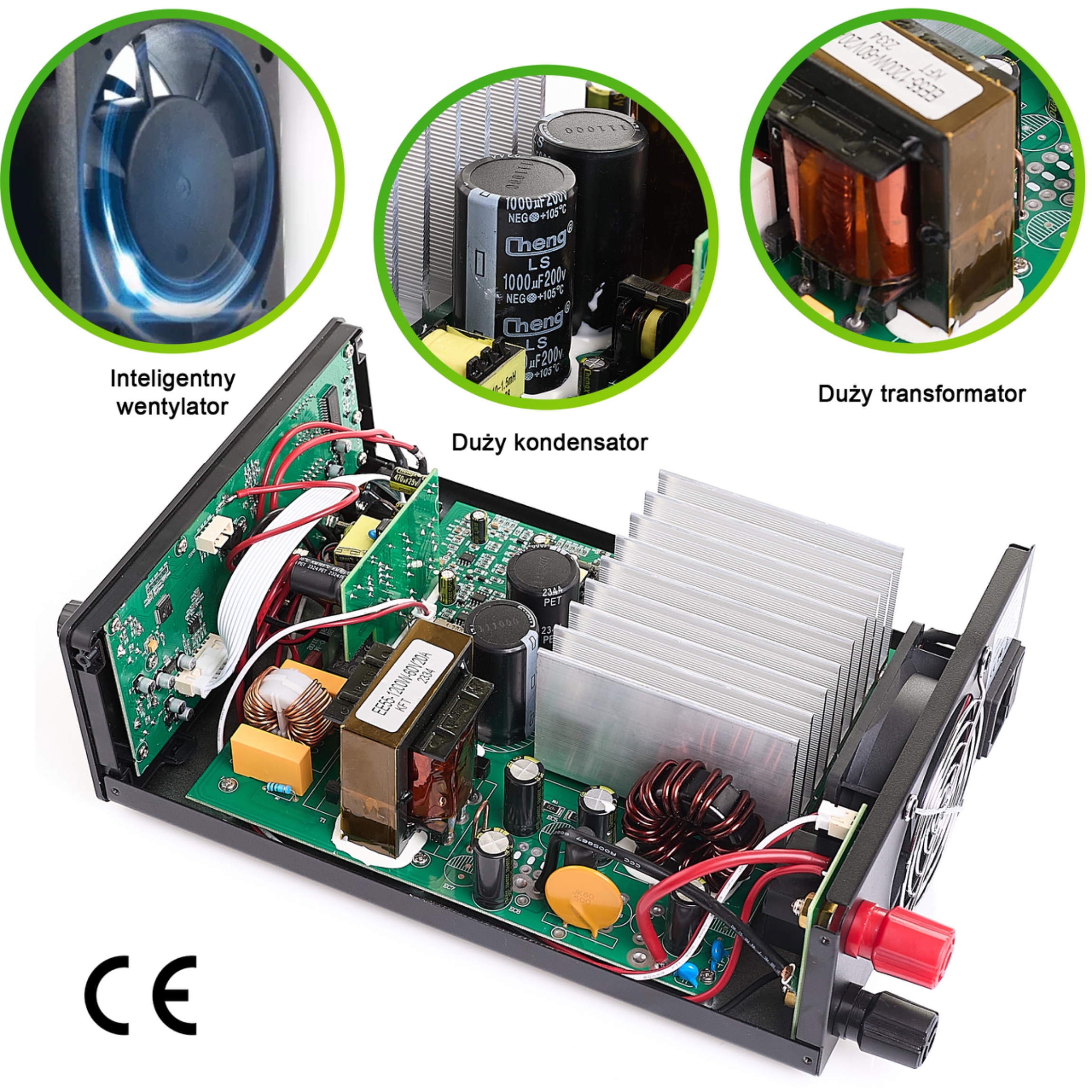

L'alimentation R-SPS6010C est équipée d'un système de dissipation thermique actif, utilisant un ventilateur intégré qui se met en marche en cas de surchauffe. Conçue pour un fonctionnement continu, elle peut être connectée en série, en parallèle ou symétriquement à une seconde alimentation de conception similaire. La puissance de sortie maximale de l'alimentation R-SPS3010C est de 600 W (tension de 60 V x courant de sortie de 10 A). L'alimentation de laboratoire est compacte. Elle est logée dans un boîtier métallique muni de pieds qui la stabilisent sur une table ou un bureau. De plus, ces pieds en plastique isolent les composants électroniques de l'alimentation des autres potentiels, comme cela peut être le cas avec les établis à plateau métallique.

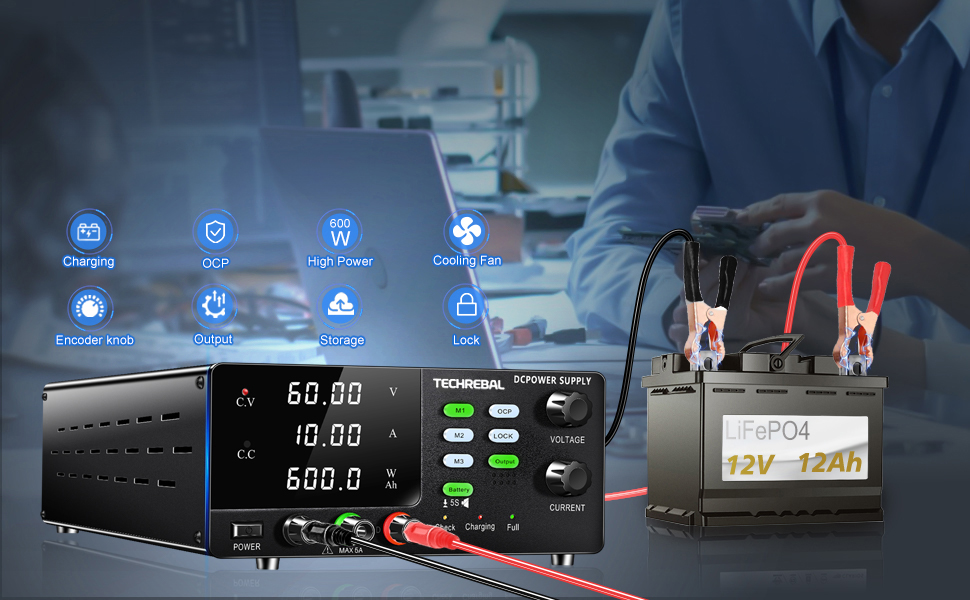

Spécifications de tension de charge des batteries (les spécifications réelles dépendent des recommandations du fabricant de la batterie). La tension de charge des batteries au lithium, au plomb et lithium-fer est de 1,15 fois leur tension nominale, et celle des batteries nickel-métal-hydrure est de 1,17 fois leur tension nominale.

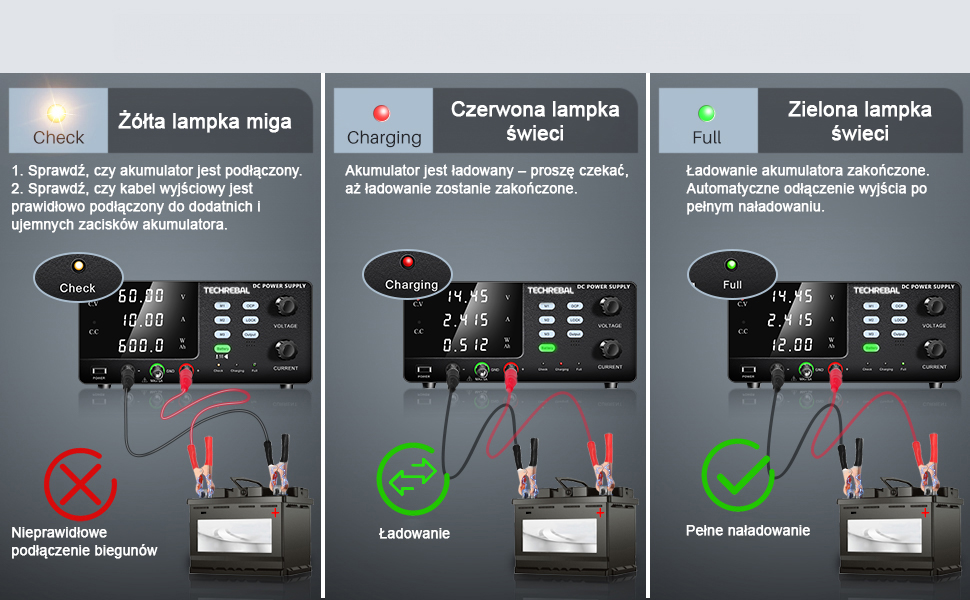

1. Mise sous tension : Appuyez sur le bouton « Batterie » (le voyant « Vérification » clignote), puis réglez la tension et le courant à la valeur souhaitée à l’aide des boutons de réglage.Remarque : Réglez la tension de charge générale à 1,15 fois la tension nominale de la batterie. Réglez le courant de charge à 0,2 C (C = capacité totale de la batterie en Ah). Par exemple, pour une capacité totale de 5 000 mAh, réglez le courant de charge à 1 A.
2. Connexion : Connectez les bornes positive et négative du bloc d’alimentation à la batterie à charger à l’aide du câble de sortie. Une fois la connexion établie, le voyant « Vérification » reste allumé. Appuyez sur le bouton « Sortie » pour démarrer la charge (le voyant « Charge » s'allume et le voyant « Vérification » s'éteint). Remarques : Si le câble de connexion est mal branché (inversion des pôles positif et négatif ou déconnexion) ou en cas de problème avec la batterie, la charge ne démarrera pas et le voyant « Vérification » clignotera. Vérifiez la connexion du câble et l'état de la batterie. En cas d'anomalie pendant la charge, comme une déconnexion du câble, celle-ci s'interrompra et le voyant « Vérification » clignotera à nouveau. Après avoir corrigé l'anomalie, appuyez sur le bouton « sortie » pour reprendre la charge.
3. Charge terminée : Lorsque la charge est terminée, le voyant « Full » s'allume, indiquant que la batterie est entièrement chargée.

• Tension d'alimentation : 200-240 V CA / 50-60 Hz
• Plage de tension de sortie : 0-60 V
• Plage de courant de sortie : 0-10 A
• Précision d'affichage de la tension : +/- 0,5 %
• Précision d'affichage du courant : +/- 0,5 %
• Rendement : > 85 %
• Température de fonctionnement : 0-40 °C ; Humidité : < 80 % HR
• Température de stockage : -10-70 °C ; Humidité : < 70 % HR

Régulation de tension :

• Régulation de charge (10-100 %) : 50 mV
• Régulation de ligne (200-240 V CA) : 20 mV
• Ondulation et bruit : 50 mV

Régulation de courant :

• Régulation de charge (10-100 %) : 20 mV
• Régulation de ligne (200-240 V CA) : 20 mV
• Ondulation et bruit : 20 mV

Dimensions de l'appareil :

• Hauteur : 86 mm
• Largeur : 190 mm
• Profondeur : 330 mm
• Longueur du câble : 100 cm
• Poids : 2,2 kg

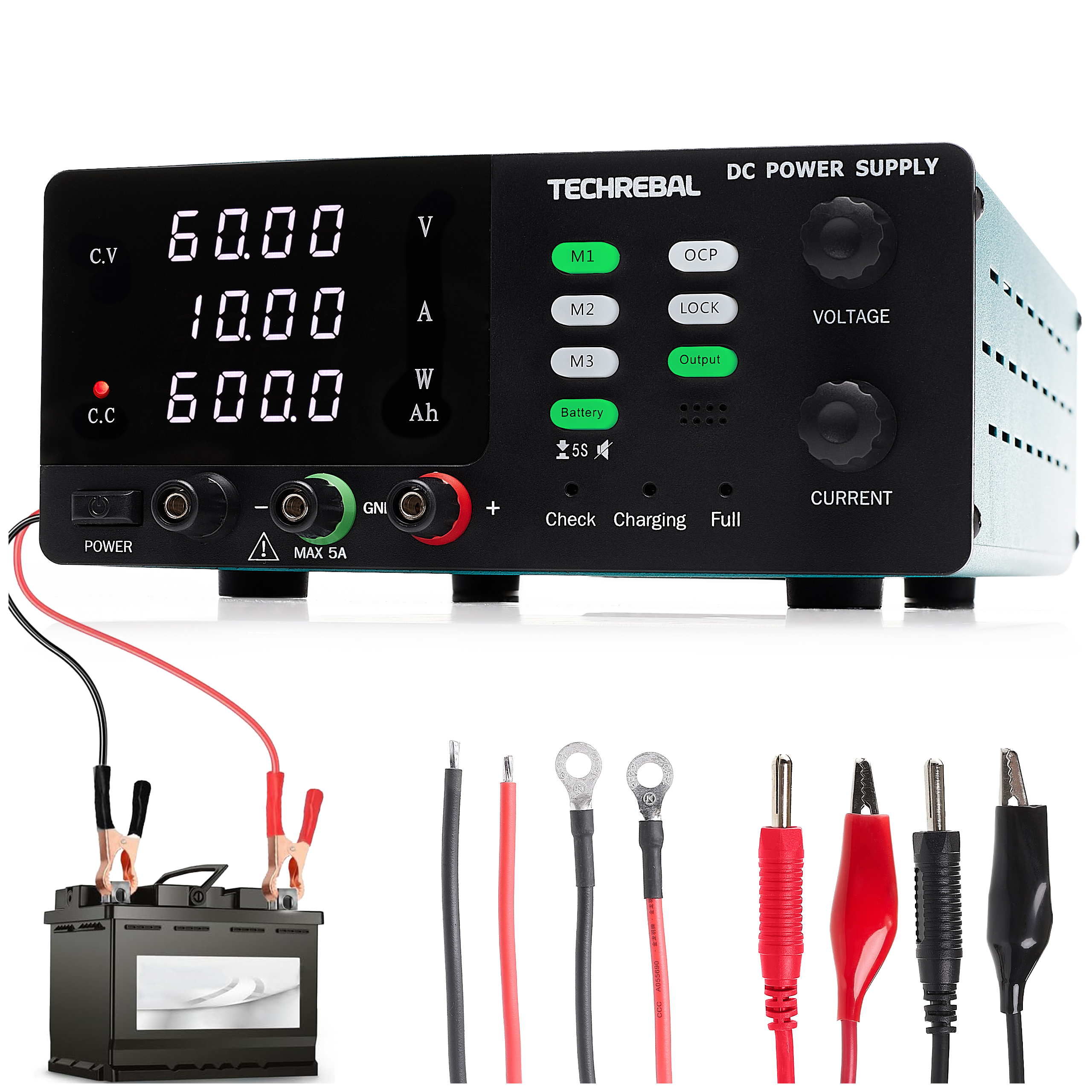

Inclus dans le kit :

• Alimentation de laboratoire Techrebal R-SPS6010C 60 V 10 A
• Alimentation Câbles
• Câbles haute puissance
• Cordon d'alimentation
• Manuel d'utilisation en polonais
