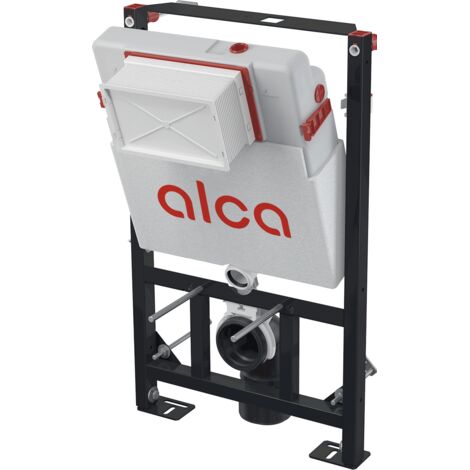

Système d'installation encastrée Alcadrain AM101/850W pour Cloisons sèches (en plâtre)

Application : - Convient pour toilettes suspendues - Pour l’installation en façade sur un mur porteur ou dans des constructions en plaques de plâtre - Montage pour la construction en bois - Pour une épaisseur de sol ou de mur de 0 à 200 mm - Pour l’installation de WC muraux avec un écart de raccordement de 180 mm ou 230 mm Caractéristiques : - Bras d’ancrage réglables avec frein dans une plage de 0 à 200 mm - Le mécanisme coulissant du raccord d’évacuation peut être réglé sur huit positions entre 0 et 93 mm - Vanne d’angle avec possibilité de raccordement au système de tuyauterie Mepla - La conception du cadre permet d’ancrer des cloisons en plaques de plâtre ou de fixer devant un mur porteur ou une fixation latérale sur un cadre en bois - Le système d’installation en avant de la cloison est recouvert d’une plaque de plâtre, sans besoin d’ancrages ou de fixations supplémentaires - La construction de l’isolation en polystyrène empêche la formation de condensation à la surface du boîtier et atténue la transmission des vibrations du boîtier vers la structure du bâtiment - Préparation pour le support de transition DG1/2“ pour sièges de bidet et douches - Les charnières du réservoir de chasse en matériau bicomposant isolent la transmission des vibrations provenant du bâtiment - Possibilité d’incliner le réservoir pour une installation facile dans des bâtiments en bois ou des cellules mobiles - Double chasse, réglable indépendamment, avec réserve hygiénique - Déclenchement à distance de la chasse et installation de capteur possibles - Compatible avec toutes les plaques de commande Alca, sauf les plaques de commande à capteur et NIGHT LIGHT - Les travaux de service peuvent être effectués sans utiliser d’outils - Approvisionnement en eau depuis l’arrière / en haut au centre / par le côté / à l’intérieur du réservoir - Le boîtier est fabriqué en une seule pièce, donc totalement étanche - Le couvercle d’ouverture de service facilite l’installation et empêche la poussière et l’humidité de pénétrer - Profondeur d’installation réglable de 20 à 95 mm - Profondeur de construction 125 mm - Matériau de la structure porteuse : métal – peint par poudrage Données techniques : | Caractéristique | Spécification | |------------------|--------------| | Raccordement d’eau | G1/2" | | Fonctionne à une pression d’eau | 0,05 – 1,6 MPa | | Pression d’eau recommandée | 0,3 – 0,5 MPa | | Grande chasse | 3,5 – 6 l | | Petite chasse | 2 – 4 l | | Réglage standard pour la grande chasse | 4 l | | Réglage standard pour la petite chasse | 2 l | | Réserve hygiénique | 3 l | | Volume d’eau dans le boîtier | 9 l | | Test de charge | 400 kg | Contenu de la livraison : - Réservoir de chasse avec vanne de remplissage et d’évacuation - Cadre autoportant - Filetage 1/2" avec vanne d’angle intégrée Schell 1/2“–3/8“ - Kit de fixation : 4 vis Ø8x60, 4 chevilles Ø12 - Matériel de fixation pour bidet, tige filetée M12 (4 pièces), rondelles (2 pièces), couvercles (2 pièces), écrous (2 pièces), protection filetée (2 pièces) - Coude de rejet en polyéthylène HT 90/90, PE-HD - Réduction de rejet HT 90/110 en polyéthylène PE-HD - Joint d’arrivée d’eau, sortie en polypropylène, manchon en caoutchouc - Joint de sortie, raccord en polypropylène, joint de raccord - Couvercles d’installation protégeant les ouvertures de raccordement lors du montage - Collier de protection facile à couper, 4 vis
