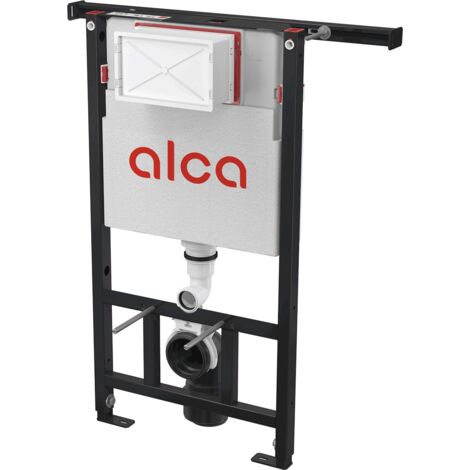

Alcadrain AM102/1000 Jádromodul Système d'installation en encastré pour cloisons sèches (principalement pour la rénovation de toilettes)

Utilisation :

• Convient pour toilettes suspendues
• Pour la rénovation de salles de bains
• Pour montage entre deux murs
• Pour installation dans des structures en bois
• Pour une épaisseur de sol de 0 à 200 mm
• Pour l'installation de WC muraux avec un écart de raccordement de 180 mm ou 230 mm

Caractéristiques :

• Contient une trémie de vidange
• Pattes d'ancrage réglables avec frein dans une plage de 0 à 200 mm
• Le mécanisme de glissement du raccord d'évacuation peut être réglé sur huit positions entre 0-93 mm
• Vanne d'angle avec possibilité de raccordement au système de plomberie Mepla
• La charge sur les parois latérales est transférée par une traverse transversale réglable entre 800 et 1100 mm
• Le système d'installation en avant est recouvert d'une plaque de plâtre, sans besoin d'ancrage ou fixation supplémentaire
• La conception de l'isolation en polystyrène empêche la formation de condensation sur la surface du boîtier et atténue la transmission des vibrations du boîtier vers la structure du bâtiment
• Préparation pour le support de transition DG1/2“ pour sièges de bidet et douches
• Les charnières du réservoir de chasse en matériau bicomposant isolent la transmission des vibrations du bâtiment
• Double chasse d'eau, réglable indépendamment, avec réserve hygiénique
• Déclenchement à distance de la chasse et installation de capteur possibles
• Compatible avec toutes les plaques de commande Alca
• Le boîtier est fabriqué en une seule pièce, donc totalement étanche
• Raccordement d'eau à l'arrière ou par le haut au centre
• Les travaux de maintenance peuvent être effectués sans outils
• Le couvercle d'ouverture de service facilite l'installation et empêche la poussière et l'humidité de pénétrer
• Profondeur d'installation réglable de 20 à 95 mm
• Profondeur de construction 125 mm
• Matériau de la structure porteuse : métal - peint en poudre

Données techniques :

Contenu de la livraison :

• Réservoir de chasse avec vanne de remplissage et de vidange
• Cadre autoportant avec traverse d'ancrage pour fixation entre murs de 800-1100 mm
• Raccord fileté 1/2" avec vanne d'angle intégrée Schell 1/2“–3/8“
• Kit de fixation : vis Ø8x60 - 4 pièces, chevilles Ø12 - 4 pièces
• Matériel de fixation pour bidet, tige filetée M12 - 4 pièces, rondelles - 2 pièces, couvercles - 2 pièces, écrous - 2 pièces, protection filetée - 2 pièces
• Coude de rejet en polyéthylène HT 90/90
• Réduction de rejet HT 90/110 en polyéthylène PE-HD
• Joint d'arrivée d'eau, sortie en polypropylène, raccord en caoutchouc
• Joint de vidange, raccord en polypropylène, joint de raccord
• Couvercles d'installation protégeant les ouvertures de raccordement lors du montage
• Le collier de protection est facile à couper, 4 vis incluses
• Kit pour insérer les tablettes de WC
