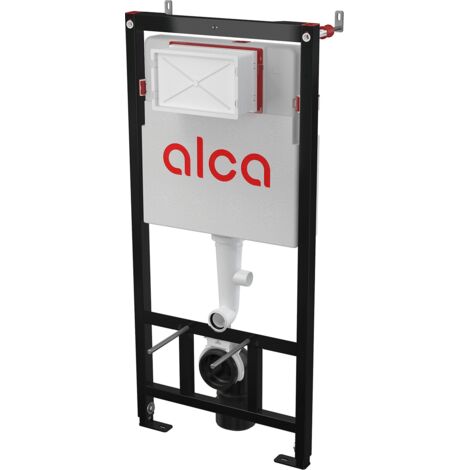

alcadrain module sanitaire WC AM121/1120 système d'installation en avant-mur avec rinçage hygiénique intégré des canalisations

• Élément porteur pour WC suspendus avec réservoir de chasse intégré
• Pour installation devant un mur porteur ou dans des cloisons en plaques de plâtre
• Pour épaisseur de sol 0–200 mm
• Pour l’installation de WC suspendus avec entraxe 180 mm ou 230 mm
• Pour le rinçage automatique des alimentations en eau chaude et froide

Caractéristiques

• Comprend une trémie d’insertion
• Bras d’ancrage réglables avec frein dans la plage de 0 à 200 mm
• Marques visibles pour la mise à niveau et la ligne médiane
• Le mécanisme coulissant de la sortie d’évacuation peut être réglé en huit positions entre 0 et 93 mm
• Robinet d’angle avec possibilité de raccordement de l’eau froide au système de tuyauterie Mepla
• Robinet d’angle avec possibilité de raccordement de l’eau chaude au système de tuyauterie Mepla
• Électrovanne double avec électronique de commande et capteur de niveau d’eau
• La construction du cadre permet une ancrage dans une cloison en plaques de plâtre suffisamment porteuse ou devant un mur porteur
• Le système d’installation en avant est recouvert d’une plaque de plâtre sans nécessiter d’ancrage ou de fixation supplémentaire
• La construction en polystyrène isolant empêche la formation de condensation à la surface du réservoir et atténue la transmission des vibrations du réservoir vers la structure du bâtiment
• Préparation pour la pose d’un support avec raccord G1/2" pour abattants et douches
• Les charnières du réservoir en matériau bi-composant isolent la transmission des vibrations au bâtiment
• Possibilité d’incliner le réservoir pour une installation facile dans les constructions en bois ou les cellules mobiles
• Double chasse, réglable indépendamment, avec réserve hygiénique
• Déclenchement à distance de la chasse et installation d’un capteur possibles
• Compatible avec toutes les plaques de commande Alcadrain
• Les opérations de maintenance peuvent être effectuées sans utilisation d’outils
• Raccordement d’eau par l’arrière ou par le dessus au centre
• Le réservoir est fabriqué en une seule pièce et est donc étanche à 100 %
• La trappe d’accès de service facilite le montage et empêche la pénétration de saleté et d’humidité
• Alimentation électrique : l’alimentation secteur est à acheter séparément (12 V DC min. 1 A) – AEZ310 recommandé
• Matériau de la structure porteuse : métal - revêtement poudre
• Possibilité de régler le temps d’activation de la chasse automatique
• Possibilité de régler la durée de la chasse automatique
• Possibilité d’ajuster le volume de l’alarme acoustique en cas de dysfonctionnement du système de chasse automatique

Caractéristiques techniques

• Profondeur d’encastrement réglable de 20 à 95 mm
• Profondeur de construction 125 mm
• Raccord d’eau par le dessus via les trous de fixation : G1/2"
• Volume d’eau dans le réservoir : 9 litres
• Réglage standard pour grande chasse : 6 litres
• Réglage standard pour petite chasse : 3 litres
• Réserve hygiénique : 3 litres
• Fonctionne sous pression d’eau : 0,05 - 1,0 MPa
• Test de charge : 400 kg
• Possibilité de chasse automatique pour les conduites d’eau froide et chaude

Contenu de la livraison

• Réservoir avec clapet de remplissage et d’évacuation
• Cadre autoporteur
• Deux robinets d’angle de raccordement 1/2"-3/8"
• Kit de fixation : vis Ø8x60 - 4 pièces, chevilles Ø12 - 4 pièces
• Matériel de fixation pour bidet, tige filetée M12 - 4 pièces, rondelles - 2 pièces, cache - 2 pièces, écrous - 2 pièces, protection de filetage - 2 pièces
• Coudes HT 90/90 d’évacuation en polyéthylène PE-HD
• Réduction d’évacuation HT 90/110 en polyéthylène PE-HD
• Joint d’arrivée, sortie en polypropylène, embout en caoutchouc
• Joint d’évacuation, raccord en polypropylène, joint de raccord
• Capuchons d’installation protégeant les ouvertures de raccordement lors du montage
• Collier de protection facilement raccourcissable, vis 4 pièces
• Set pour insertion de comprimés WC
• Électronique de commande avec capteur de niveau d’eau intégré
• Support pour l’électronique
• Électrovannes
