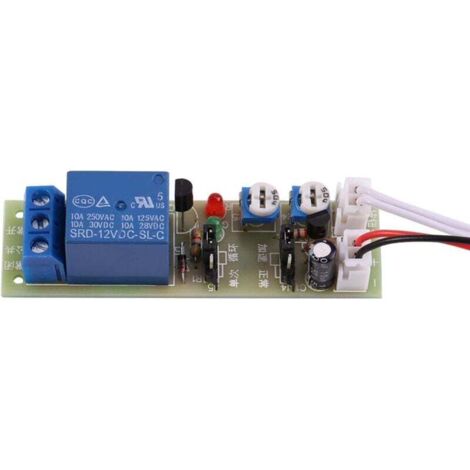

AIPERQ Jeffergarden Module de relais de commutateur de marche/arrêt de temporisation de cycle infini réglable (DC12V, 0-15min)

Dont éco-participation : 0,01 € TTC
Produit similaire livré par
Siemens – Programmateur horaire synchrone 3 modules 16A 230V – Interrupteur sans réserve de marche – Compatible tableaux électriques – IP20
Siemens – Programmateur horaire synchrone 3 modules 16A 230V – Interrupteur sans réserve de marche – Compatible tableaux électriques – IP20
62,90 €133
Vendu par NEW O3UN

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Description générale

Ce module de relais temporisé AIPERQ Jeffergarden est conçu pour offrir des performances de haute précision, stables et fiables. Il prend en charge deux modes de fonctionnement : le mode "mon" (une fois) et le mode cycle, facilement sélectionnables en ajustant un cavalier. Avec une large plage de temps réglable, il est idéal pour contrôler des opérations de mise sous tension et hors tension répétitives, telles que les tests de rodage d'équipements et de produits. Ce module est largement utilisé dans divers domaines, notamment les équipements de minuterie, les circuits de test répétitifs et les pompes intermittentes pour aquariums.

Spécifications techniques

  • Type : DC5V, 0-15min / DC5V, 0-60min / DC12V, 0-15min / DC12V, 0-60min / DC24V, 0-15min / DC24V, 0-60min (options disponibles)
  • Capacité de charge : 10A 250VAC, 10A 30VDC
  • Taille : 70 x 20 mm (2.75 x 0.78 pouces)
  • Erreur de temps : T1 (temps de retard du relais allumé), T2 (temps de retard du relais éteint)

Utilisation

  • Mode une fois (cavalier OP3) : Lorsqu'il est déclenché, le relais s'allume, retarde T1, puis se déconnecte. Si le relais est déclenché à nouveau pendant le retard, il interrompra immédiatement le délai.
  • Mode cycle (cavalier OP4) : Lorsqu'il est déclenché, le relais s'allume, retarde T1, se déconnecte, puis retarde T2 avant de se rallumer, créant ainsi un cycle continu.

Autres informations

  • Pour régler rapidement le temps, mesurez la tension (Uc) de la résistance. Par exemple, pour un module 5V 15min, si Uc=2V, alors temps=2V/5V*15min=6min.
  • Contenu de l'emballage : 1 module relais temporisé.

Caractéristiques

  • Marque
    AIPERQ
  • Intensité courant
    10 A
  • Matières
    Métal
  • Mode de pose électricité
    Saillie
  • Périodicité de programmation
    Minuterie

Questions fréquentes

Ce module de relais propose deux modes de fonctionnement : le mode 'une fois' et le mode cycle. En mode 'une fois', le relais s'allume, retarde T1, puis se déconnecte. En mode cycle, le relais s'allume, retarde T1, se déconnecte, puis retarde T2 avant de se rallumer, créant ainsi un cycle continu.

La capacité de charge maximale de ce module de relais est de 10A à 250VAC et 10A à 30VDC.

Pour ajuster rapidement le temps, il faut mesurer la tension (Uc) de la résistance. Par exemple, pour un module 5V avec un temps de 15 minutes, si Uc est de 2V, le temps sera calculé comme suit : temps = (Uc/5V) * 15min.
