AGE Compteur d'énergie électrique numérique multifonctionnel D52-2066 100A compteur d'énergie électrique de type rail AC250-450V

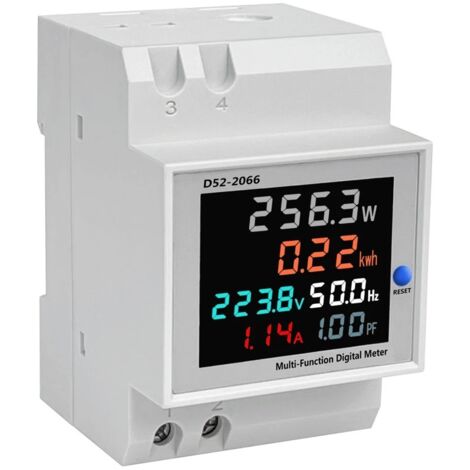

D52-2066 Le compteur multifonction à affichage numérique de type rail DIN affiche 6 paramètres tels que la tension alternative, le courant alternatif, la puissance active, le facteur de puissance, la fréquence et l'énergie électrique simultanément sur l'instrument. La partie d'affichage de l'instrument adopte un écran LCD haute définition couleur pleine vue.

Spécifications principales

1. Précision de mesure : 1 % ± 2 chiffres

2. Plage de mesure : tension alternative : AC40.0-300.0V, (ou AC250.0-450.0V), l'utilisateur choisit une plage appropriée en fonction des besoins lors de la commande)

Courant alternatif : AC0－100,0 A, la résolution d'affichage actuelle est de 0,01 A

Fréquence d'alimentation : 45,0 Hz-65,0 Hz

Facteur de puissance : 0.00-1.00PF

Puissance active : la plage de mesure est de 0 à 45 000 W, la résolution d'affichage entre 0 et 9 999,9 W est de 0,1 W et le reste est de 1 W.

Énergie électrique : la plage de mesure est de 0 à 99999 kWh, la résolution d'affichage minimale de 0 à 999,99 kWh est de 0,01 kWh

La résolution d'affichage minimale de 1000.0-9999.9kwh est de 0.1kwh,

La résolution minimale de 10000-99999kwh est de 1kwh

4. Vitesse de mesure : environ 2 fois par seconde

5. Dimension : 54×80×64

6. Selon la méthode d'installation : type de rail

Utilisation et méthode de câblage

1. Connectez la tension à mesurer aux bornes 1 et 2 en bas à gauche du multimètre.

2. Le transformateur intégré est câblé selon le schéma de câblage de la figure 1, et le fil du circuit de mesure passe à travers le trou rond au bas de l'instrument.

Vous pouvez choisir librement, vous pouvez passer par le trou rond en bas du compteur et sortir par le haut, ou passer par le trou rond en haut du compteur et sortir par le bas.Les différents sens de pénétration seront n'affecte pas les résultats de la mesure.

3. Le transformateur externe est câblé selon le schéma de câblage de la figure 2, et les deux fils à l'extrémité secondaire du transformateur de courant de précision accompagnant le compteur sont respectivement connectés aux bornes 3 et 4 en haut à gauche du compteur

, passer le fil du circuit de mesure par le trou rond du transformateur.

4. Les paramètres de mesure affichés par l'instrument après la mise sous tension.

5. Lorsqu'il est nécessaire de réinitialiser la mesure de l'énergie électrique (lors de la mesure à partir de zéro), appuyez sur le bouton droit (RESET) du tableau de bord et maintenez-le enfoncé pendant 5 secondes (appuyez et maintenez enfoncé pendant 5 secondes) jusqu'à ce que l'énergie électrique s'affiche.

Lorsqu'il est à 0, relâchez le bouton et l'énergie électrique commence à mesurer à partir de zéro. L'énergie électrique a pour fonction d'enregistrer automatiquement les données lorsque l'alimentation est coupée, c'est-à-dire lorsque la tension de mesure est déconnectée ou que l'alimentation est coupée, le compteur

Enregistrez automatiquement les données de test actuelles, lorsque l'alimentation de mesure est reconnectée, le compteur continuera à s'accumuler sur les données enregistrées d'origine.
