Tmh2gdb Afficheur Graphique Déporté - écran Lcd Rétro-éclairé - Compatible Modicon M221 Et M221 Book

158,35€
Produit similaire livré par
Somfy – Commande intelligente TaHoma switch – Centrale de commande pour motorisations – Application connectée pour scénarios personnalisés
Somfy – Commande intelligente TaHoma switch – Centrale de commande pour motorisations – Application connectée pour scénarios personnalisés
237,12 €68

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

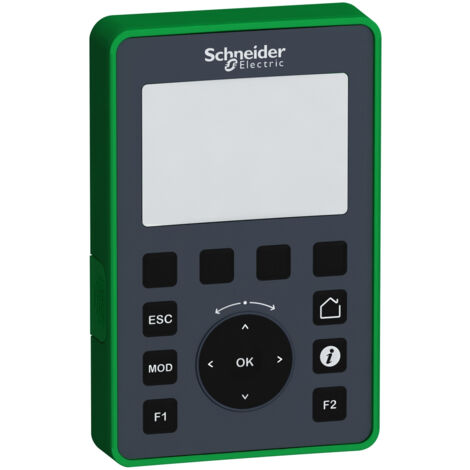

Écran déporté monochrome pour automates Schneider M221

Cette afficheur graphique multifonction permet d'assurer la liaison homme machine avec un automate Schneider M221 ou M221 Book.
Prêt à fonctionner, l'accès au paramétrage principal de l'application peut s'effectuer sans nécessiter de programmation au préalable dès sa connexion à l'automate.
Vous pouvez bien évidemment programmer des pages de dialogue personnalisées en fonction de vos besoins grâce à des modèles prédéfinis dans le logiciel EcoStructure Machine Expert Basic (téléchargeable gratuitement sur le site Schneider).

Cet écran se fixe sur une porte d'armoire électrique sur un trou format 22,5mm (format boutonnerie standard), une clé de serrage est livré avec le produit pour faciliter sa mise en œuvre.
En façade de machine son encombrement est le suivant (LxHxP): 80x126x19,2mm

Il se raccorde sur le port série de l'automate (pas le port Ethernet) via le câble de liaison série modbus Schneider XBTZ9980. Ce câble n'est pas fourni avec l'afficheur, il doit être commandé séparément. Ce câble assure l'alimentation de l'écran et la communication entre l'écran et l'automate.

L'essentiel sur l'afficheur déporté TMH2GDB

  • Écran LCD STN monochrome rétro-éclairé
  • Résolution 240x160 pixels
  • Compatible avec automates M221 et M221 Book
  • Système de fixation sur trou de diamètre 22,5mm (clé de serrage fournie)
  • 10 langues disponibles
  • 4 touches de service personnalisables
  • 100 pages de dialogue opérateur maximum
  • Conçu pour fonctionner dans une plage de température comprise entre -15°C et +50°C
  • Câble de liaison série XBTZ9980 non livré avec l'afficheur


Principales Gamme de produits

Modicon M221

Type de produit ou équipement

Affichage graphique

Compatibilité de gamme

Modicon M221

Consommation électrique

40 mA à 5 V CC à via un connecteur RJ45

Puissance consommée maximale en W

1 W

Type d'afficheur

LCD STN rétro-éclairé

Couleur d'affichage

Monochrome

Résolution de l'afficheur

240 x 160 pixels

Nombre de touches

4 configurable6 pour la navigation

Complémentaires Normes

EN/IEC 61131-2EN/CEI 61010-2-201

Certifications du produit

CULus

Marquage

CE

emplacement de montage

Armoire avant (diamètre: 22 mm trouPartie inférieure de l'armoire (diamètre: 22 mm trou, branchement via accessoire de montage

type de connecteur

RJ45 pour communication et alimentation électrique

Hauteur

126 mm

Largeur

80 mm

Profondeur

63 mm

Poids du produit

0,17 kg

Caractéristiques

  • Marque
    SCHNEIDER
  • Largeur
    8 cm
  • Hauteur
    12.6 cm
  • Poids
    170 g
  • Puissance
    1 W
