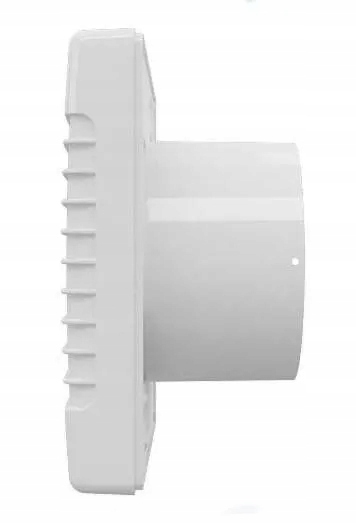

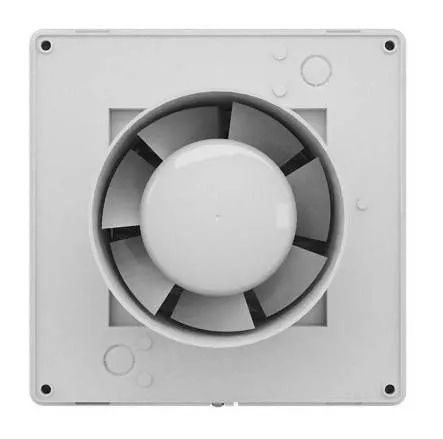

Ventilateur axial Ø 125 mm avec obturateur automatique et minuterie

125MAT VENTILATEURS

équipé d'une minuterie (retard d'arrêt de 2 à 30 min)

CARACTÉRISTIQUES PRINCIPALES DU VENTILATEUR

• DIAMÈTRE DU RACCORD - 125 mm
• HAUTE EFFICACITÉ - 185 m3/h
• CONSOMMATION ÉLECTRIQUE - 22,0 W
• BRUIT - 35 dB(A) / 3 m
• OBTURATEUR AUTOMATIQUE
• MINUTERIE - MINUTERIE D'ARRÊT - 2 ÷ 30 min.
• TÉMOIN INDIQUANT L'ÉTAT DE FONCTIONNEMENT DU VENTILATEUR
• FABRICANT RÉPUTÉ - ÉVENTS
• AÉRODYNAMIQUE PALES DE ROTOR (HÉLICES)

Si vous recherchez un moderne et en même temps efficace de manière optimale Ventilateur avec obturateur automatique empêchant le retour d'air après l'arrêt du ventilateur. Ce produit de la série MA de VENTS (un fabricant de ventilateurs leader sur le marché européen) répondra à vos attentes. Grâce à leur moteur fiable avec protection thermique, les ventilateurs de cette série assureront une ventilation optimale de la pièce. Français De plus, l'apparence très moderne et sophistiquée du ventilateur satisfera certainement le goût sophistiqué de nombreux utilisateurs (le panneau avant est en ABS de haute qualité résistant aux UV ). De plus, les ventilateurs de cette série sont équipés d'un voyant indiquant l'état de fonctionnement du ventilateur. DESCRIPTION Ventilateur d'extraction moderne

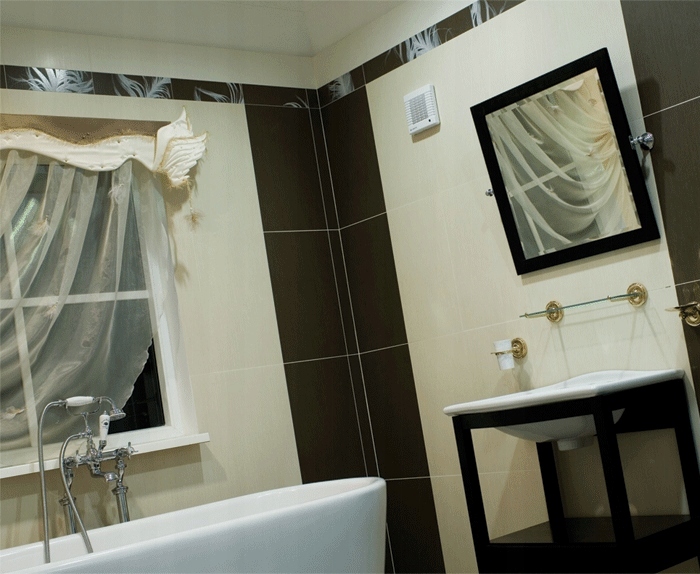

au design élégant, destiné à être utilisé dans les salles de douche, les salles de bains, les cuisines et autres espaces résidentiels.

Efficacité maximale combinée à un design moderne assure un microclimat idéal. Se monte sur des gaines de ventilation ou se raccorde à un conduit de ventilation rond. AVANTAGES Boîtier et turbine en plastique de haute qualité et durable, résistant aux UV. Le profil aérodynamique

spécialement conçu assure un rendement d'air

élevé . Le haut indice de protection IP 34 offre la solution idéale pour la ventilation des salles de bains. AVANTAGES DU MOTEUR Faible consommation d'énergie grâce au moteur moderne à haut rendement. Les paliers à coussinets sans entretien et ne nécessitant aucune lubrification assurent plus de

40 000 heures de fonctionnement

non-stop. Le moteur est équipé d'une protection thermique contre la surchauffe. AUTOMATIQUE Volet automatique - s'ouvre ( 1. ) après environ 20 ÷ 30 secondes après le démarrage du ventilateur. Lorsque l'appareil cesse de fonctionner, le volet se ferme automatiquement ( 2.

).

Grâce à la fonction minuterie ( minuterie ), le ventilateur peut fonctionner dans une plage de temps allant d'environ 2

à environ 30 minutes , après que le ventilateur a été éteint par un interrupteur (par exemple de l'installation d'éclairage). Pour utiliser toutes les fonctions du ventilateur, un câble électrique à trois fils est nécessaire (de l'interrupteur au ventilateur). Il est possible de connecter le ventilateur avec deux fils (bornes L et N), mais dans ce cas, le ventilateur fonctionnera automatiquement en fonction du taux d'humidité de la pièce. CARACTÉRISTIQUES TECHNIQUES Tension d'alimentation nominale - 230 V Fréquence nominale - 50 Hz

Puissance absorbée -

22,0 W

• Débit d'air - 185 m3/h
• Pression acoustique - 35 dB(A)/3m
• Pression statique - 55 Pa
• Consommation de courant - 0,1 A
• Vitesse du moteur - 2400 tr/min
• Max. Température de fonctionnement - 45 °C
• Classe de protection - IP24
• Poids - 0,75 kg
• SCHÉMA DE RACCORDEMENT ÉLECTRIQUE Pour raccorder le ventilateur, une installation électrique à trois fils
• est nécessaire allant de l'interrupteur au ventilateur.
• S1 - Interrupteur (par ex. lumière)

L

- Tension (connectée en permanence) N - Neutre (zéro)

• LT - Tension (interrompue par l'interrupteur)
• Connexion correcte du ventilateur avec une minuterie : - régler le potentiomètre de temps au minimum (tourner le (En tournant le potentiomètre très doucement, jusqu'à sentir une légère résistance, car il est facile de l'endommager en le faisant tourner sur son axe). Connectez ensuite les bornes
• L - phase et
• N - neutre. Après avoir appliqué la tension avec cette connexion, le ventilateur devrait se mettre en marche pendant quelques secondes, puis s'éteindre. Connectez ensuite le troisième fil à la borne

LT

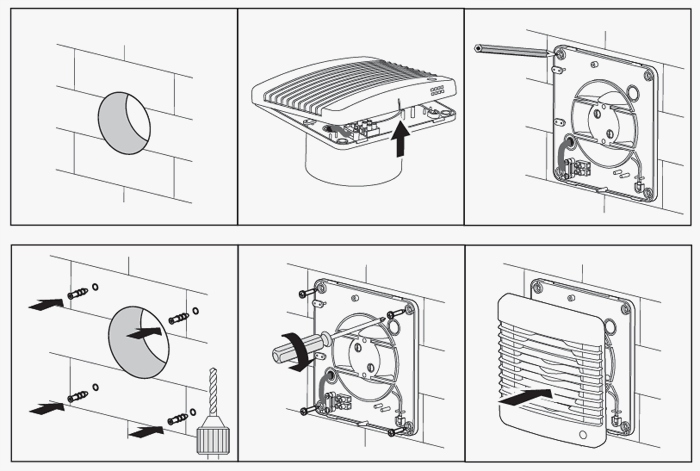

(en utilisant, par exemple, le fil jaune-vert comme phase interrompue par l'interrupteur en le connectant correctement à l'entrée de l'interrupteur). Cette connexion nous permet d'utiliser la fonction de minuterie du ventilateur. Français Si vous ne disposez pas d'une installation à trois fils reliant l'interrupteur au ventilateur, il n'est pas possible de connecter un ventilateur avec une fonction de minuterie. Fonction de minuterie - la minuterie de délai d'arrêt réglable intégrée permet au ventilateur de fonctionner de 2 à 30 minutes après son arrêt avec l'interrupteur . Installation Le ventilateur peut fonctionner sur des surfaces horizontales et verticales. Les ventilateurs doivent, dans la mesure du possible, être montés directement dans l'ouverture de la gaine de ventilation. Il peut être utilisé pour un montage au plafond.

Informations fabricant :

Le groupe VENTS fait partie d'un groupe industriel international. Son offre se divise en deux domaines principaux : la ventilation domestique et la ventilation professionnelle. Un siège social moderne, équipé d'entrepôts à hauts rayonnages, permet un approvisionnement efficace des clients dans tout le pays. L'expérience acquise par l'entreprise dans le secteur de la ventilation depuis 1995 contribue à un service client professionnel, fiable et complet, et les clients peuvent toujours compter sur le support technique du groupe VENTS.
