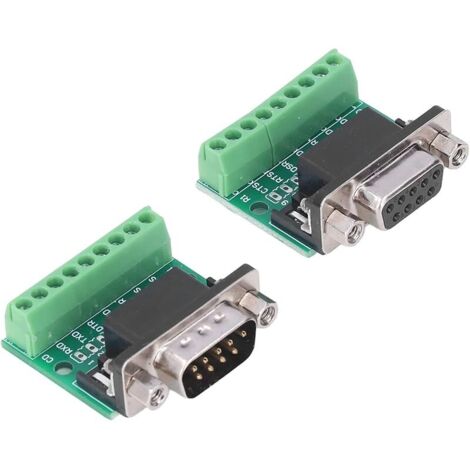

Adaptateurs de câble, DB9 mâle Femelle connecteur Adaptateur borne à vis 9 Broches 9 Trous Carte de Conversion pour RS232 RS485
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Usage:
En tant que communication com, connectez 1-1,2-2,3-3-9-9 tout au long
En tant que communication RS232, connectez 2, 3 et 5 broches.
En tant que communication RS485, selon la définition de l'interface d'équipement du fabricant pour connecter 2 broches (le manuel d'équipement du fabricant aura une définition, généralement des broches de 1、2)
Autres protocoles de communication
Spécification:
Type d'article: Connecteur féminin masculin DB9
Matériel produit: PCB
Connecteur: DB9
Pour Rs232 RS485
Liste des packages:
1 x panneau de conversion masculine
1 x panneau de conversion féminin
- Les significations de différentes positions de broches sont les suivantes:
- PIN 1: CD : détection de transporteur
- PIN 2: RXD: Recevoir des caractères (recevoir)
- PIN 3: TXD: Transmettre des caractères (transmettre)
- PIN 4: DTR : Terminal de données prêt
- PIN 5 : GND : Ground
- PIN 6: DSR : Ensemble de données prêt
- PIN 7 : RTS : Demande d'envoi
- PIN 8 : CTS : Effacer à envoyer
- PIN 9 : Ri : Reing Indicateur
- Tout d'abord, desserrez tous les terminaux
Étape 1
Caractéristiques
- MarqueSANS MARQUE
- Largeur1 cm
- Hauteur1 cm
- Poids100 g
- MatièresABS
