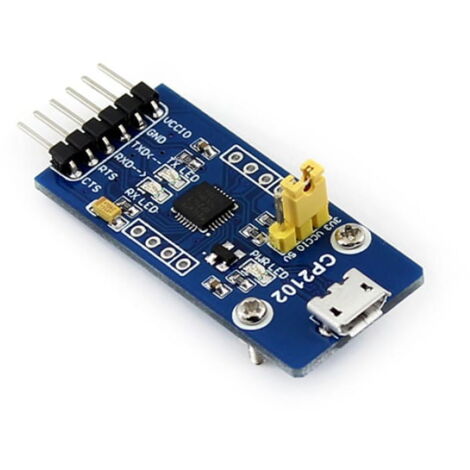

Adaptateur USB vers UART, permettant de connecter un microcontrôleur à un PC via un port USB. Caractéristiques du CP2102 :

Transfert de données USB vers UART monopuce

• Aucune résistance externe requise, aucun cristal externe requis
• Circuit de réinitialisation à la mise sous tension et régulateur de tension sur puce
• EEPROM 1 024 octets intégrée
• Contrôleur de fonction USB
• Conforme à la spécification USB 2.0 ; pleine vitesse (12 Mbps)

États de suspension USB pris en charge via les broches SUSPEND UART Tous les signaux d'interface de protocole de communication et de modem

Formats de données pris en charge : Bits de données : 5, 6, 7 et 8

Bits d'arrêt : 1, 1,5 et 2

• Parité : impaire, paire, sans parité
• Débits en bauds : 300 bps à 1 Mbit
• Tampon de réception de 576 octets ; Tampon de transmission de 640 octets
• Prise en charge du protocole matériel ou X-On/X-Off
• Prise en charge des caractères d'événement

Pilotes de périphériques de port COM virtuel Windows 8/7/Vista/Server 2003/XP/2000 MAC OS-X/OS-9 Linux 2.40 ou supérieur Prise en charge du pilote USBXpress Direct Windows 7/Vista/Server 2003/XP/2000 Windows CE Plage de températures –40 à +85 °C Caractéristiques

Prend en charge Mac, Linux, Android, WinCE, Windows 7/8/8.1/...

Prise en charge de la tension de sortie : 5 V ou 3,3 V

Périphérique de protection USB intégré : SP0503

• 3 LED : LED TXD, LED RXD, LED POWER
• Broches accessibles sur les embases : TXD, RXD, RTS, CTS
• D'autres broches sont accessibles sur des trous percés, facilement connectées au système d'application utilisateur (des embases séparées sont fournies)
• Comment utiliser

En cas de travail avec un MCU :

• VCCIO : sortie 3,3 V ou 5 V (le module est alimenté par USB, le cavalier intégré doit être court-circuité à 3,3 V ou 5 V)
• GND : se connecte à GND
• TXD : se connecte à MCU.RX (sens du signal : MCU.RX << CP2102 << PC.TX)

RXD : se connecte à MCU.TX (sens du signal : MCU.TX >> CP2102 >> PC.RX)

RTS : se connecte à MCU.CTS (sens du signal : MCU.CTS << CP2102 << PC.RTS)

CTS : se connecte à MCU.RTS (sens du signal : MCU.RTS >> CP2102 >> PC.CTS)

• Remarque : des exemples VCP et une bibliothèque de programmes de pilotes USBXpress sont fournis.
• Dimension

Wiki : CP2102_USB_UART_Board_(micro)
