Adaptateur pour systèmes actifs Bose Audi et Seat, avec connecteur Quadlock

Adaptateur de système actif pour Audi / Seat

L'adaptateur est conçu pour les véhicules Audi et Seat équipés d'un système actif Bose (haut-parleurs avant, arrière et caisson de basses)

L'adaptateur de système actif vous permet de conserver le système audio d'origine lors de l'installation. Autoradios de rechange.

Cet appareil permet d'intégrer un nouvel autoradio au système audio d'origine du véhicule, tout en conservant le fonctionnement de l'amplificateur d'usine pour les haut-parleurs avant et arrière, y compris le caisson de basses.

Grâce à la conversion appropriée du signal de sortie de l'autoradio vers le signal d'entrée de l'amplificateur d'origine, le bon fonctionnement de l'ensemble du système audio est possible sans perturber l'installation dans le véhicule.

Fonctions et applications

• Haut-parleurs avant et arrière + caisson de basses Alimenté par l'amplificateur d'origine
• Le signal vers l'amplificateur est fourni via RCA (RCA - niveau bas)
• Les fiches RCA doivent être connectées à la sortie de l'amplificateur sur l'autoradio
• Installation rapide sans aucune modification nécessaire
• Compatibilité avec les autoradios de seconde monte (par exemple, Vordon, Pioneer, Sony)

Informations complémentaires

Selon le modèle du véhicule et la version du système audio d'origine :

• Certaines fonctions (par exemple, le réglage du caisson de basses, les paramètres audio) peuvent être limitées
• Un léger bruit de fond peut se produire
• des sons sont possibles lors de la mise en marche/arrêt du système

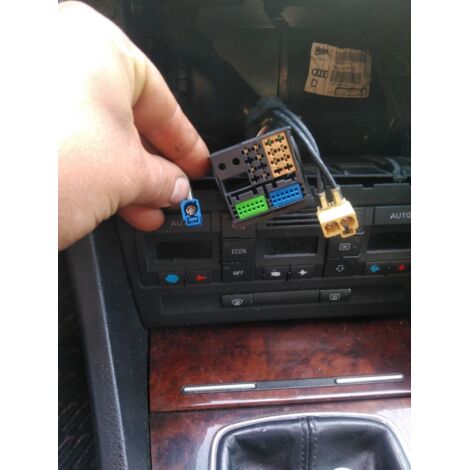

• connexion : connecteur Audi Quadlock 40 broches > RCA (mâle)

• Démarrage de la radio
• fil rouge +12 V après le contacteur d'allumage (borne 15)
• doit être connecté à l'alimentation « après la clé » (par exemple, la boîte à fusibles)
• Protection par fusible requise


• orange : variateur +12 V, borne 58*

• Démarrage de l’amplificateur
• fil bleu Commande de l’amplificateur +12 V (télécommande)
• Connectez-vous au fil dans l'autoradio (généralement bleu, marqué ANT / télécommande)
• +12 V apparaît sur le fil après la mise en marche de l'autoradio
• Le signal active l'amplificateur d'origine

• Véhicules avec équipement d'origine Système audio Bose 4 canaux (avant/arrière)
• Véhicules équipés d'origine d'un autoradio Blaupunkt / Matsushita / Grundig Concert II / Symphony II / Chorus II 2-DIN
• Véhicules équipés d'origine d'un système de navigation BNS.0 Monochrome / RNS-E 16:9
• Appareils de seconde monte avec sortie préampli supérieure à 3 V

Il est recommandé de tester l'appareil avant l'installation définitive.

Fabriquer et modèle :

• Audi A3 (8P) 05/2003 - 04/2005
• Audi A3 (8P) 10/2004 - 04/2013
• Audi A4 (B6 (8E) 11/2000 - 10/2005
• Audi A4 (B7 (8E) 11/2004 - 02/2009
• Audi A6 (C5/B4) 05/2001 - 03/2006 avec navigation RNS-E OEM
• Audi R8 (42) 04/2007 - 05/2015
• Audi TT (8J) 04/2006 - 04/2010
• Audi TT (8J) 08/2010 - 03/2014

• Seat Exeo (3R) 03/2009 - 05/2013

Pour connecter un système actif avec des prises RCA (non compatible avec les systèmes Bose ou DSP), utilisez notre adaptateur actif n° 06015 pour un système Bose entièrement actif.
