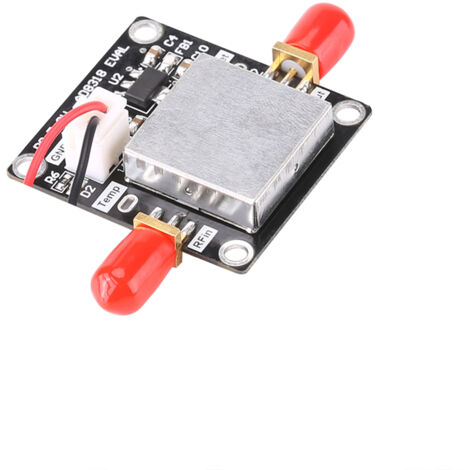

AD8318 Détecteur Logarithmique 1M-8GHz 70dB pour Contrôle ALC/AGC Haute Dynamique

Bienvenue dans notre boutique !

Découvrez l'amplificateur logarithmique démodulateur AD8318, un composant de précision conçu pour convertir un signal d'entrée RF en une tension de sortie proportionnelle sur une échelle décibel. Grâce à sa technique de compression progressive sur une chaîne d'amplificateurs en cascade, chacun équipé d'une cellule de détection, il offre une conformité logarithmique précise pour les signaux de 1 MHz à 6 GHz, avec une utilité opérationnelle étendue jusqu'à 8 GHz.

Idéal pour le contrôle du point de consigne de l'amplificateur de puissance (PA) et la surveillance de niveau ou les mesures RSSI dans les stations de base, les réseaux WLAN, WiMAX et les radars. Sa plage d'entrée typique est de 60 dB (pour 50 Ω) avec une erreur inférieure à ±1 dB. Le temps de réponse rapide de 10 ns permet même la détection de salves RF au-delà de 45 MHz.

L'AD8318 peut être configuré pour fournir, via sa broche VOUT, une tension de contrôle vers un VGA, tel qu'un amplificateur de puissance, ou pour une sortie de mesure. Sa sortie présente un bruit large bande minimal, ce qui le rend parfait pour les applications de contrôle. Il propose également une capacité de sortie de 0 V à 4.9 V sur la broche VOUT. En mode mesure, la pente logarithmique est nominalement de -25 mV/dB et l'interception est de 20 dBm (pour 50 Ω, entrée CW), ces paramètres étant remarquablement stables face aux variations d'alimentation et de température.

Fabriqué avec un procédé bipolaire SiGe haute vitesse, il intègre un capteur de température avec une sortie de pente de 2 mV/°C pour une surveillance système supplémentaire. Il est proposé dans un boîtier LFCSP à faible encombrement de 4 mm x 4 mm avec 16 broches. Son fonctionnement nécessite une alimentation unique de 5 V, avec une consommation typique de 68 mA. La consommation descend à moins de 1,5 mW lorsque le dispositif est désactivé.

**Caractéristiques clés :**

* Large bande passante : 1 MHz à 8 GHz

* Haute précision : ±1,0 dB sur une plage de 55 dB (f < 5,8 GHz)

* Excellente stabilité en température : ±0,5 dB

* Sortie de mesure/contrôle (VOUT) à faible bruit

* Temps de réponse aux impulsions : 10 ns/12 ns (descente/montée)

* Fonction d'arrêt : <1,5 mW à 5 V

* Fonctionnement sur alimentation unique : 5 V @ 68 mA

* Boîtier LFCSP compact, intégrant un capteur de température

**Contenu du colis :**

1 x Détecteur logarithmique AD8318 1M-8GHz 70dB.
