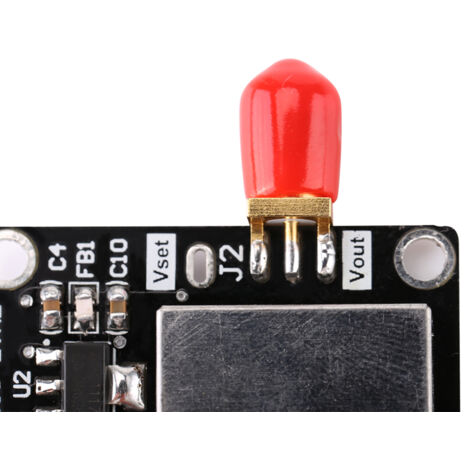

AD8318 Détecteur Logarithmique 1M-8GHz 70dB pour Contrôle ALC/AGC
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !
Découvrez le détecteur logarithmique AD8318, un composant haute performance essentiel pour les applications RF exigeantes. Ce circuit intégré est un amplificateur logarithmique démodulateur capable de convertir avec précision un signal d'entrée RF en une tension de sortie proportionnelle en décibels. Il est idéal pour le contrôle du point de consigne de l'amplificateur de puissance (PA) dans les émetteurs RF et pour les mesures de niveau et de RSSI dans les stations de base, les réseaux WLAN et WiMAX, ainsi que les radars.
L'AD8318 utilise une technique de compression progressive sur une chaîne d'amplificateurs en cascade, chaque étage étant équipé d'une cellule de détection. Il peut être configuré pour fournir, via sa broche VOUT, une tension de commande à un amplificateur à gain variable (VGA), tel qu'un amplificateur de puissance, ou pour délivrer une sortie de mesure. Son boîtier LFCSP à empreinte réduite (4 mm x 4 mm), son capteur de température intégré et sa fabrication avec le procédé haute vitesse SiGe en font une solution compacte et avancée.
**Caractéristiques clés et spécifications :**
* **Bande passante ultra-large :** Fonctionnement utile de 1 MHz à 8 GHz.
* **Haute précision :** Erreur inférieure à ±1 dB sur une plage typique de 60 dB (référence 50 Ω).
* **Grande stabilité :** Conformité logarithmique et intercept stable contre les variations de température et d'alimentation.
* **Temps de réponse rapide :** 10 ns pour la détection de salves RF.
* **Sortie polyvalente (VOUT) :** Capacité de 0 V à 4.9 V, à faible bruit, pour applications de contrôle ou de mesure.
* **Pente logarithmique :** -25 mV/dB nominalement, avec un intercept de 20 dBm (référence 50 Ω, entrée CW).
* **Alimentation simple :** 5 V, consommation typique de 68 mA (réduite à <1.5 mW en mode veille).
* **Capteur de température :** Sortie avec une pente de 2 mV/°C pour la surveillance du système.
* **Plage de température de fonctionnement :** -40°C à +85°C.
* **Dimensions du composant :** Boîtier LFCSP 16 broches de 4x4 mm.
**Contenu du colis :**
1 x Détecteur Logarithmique AD8318 1M-8GHz 70dB.
Caractéristiques
- MarqueLEDE
- Longueur11 cm
- Largeur7 cm
- Hauteur2 cm
- MatièresPlastique
