AD8317 Détecteur Logarithmique RF 1 MHz à 10 GHz, 60 dB pour Mesure de Puissance RF et Contrôle d'Amplificateur

Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €229
Vendu par MixHome

Ces articles peuvent vous intéresser !

KS Tools - Composition SRM 3,6m - 810.8053KSTOOLS

KS Tools - Composition SRM 3,6m - 810.8053

Livraison gratuite
Établi pliant FatMax STANLEY, FMST1-75672
10 € offerts
STANLEY

Établi pliant FatMax STANLEY, FMST1-75672

77
132,10€

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

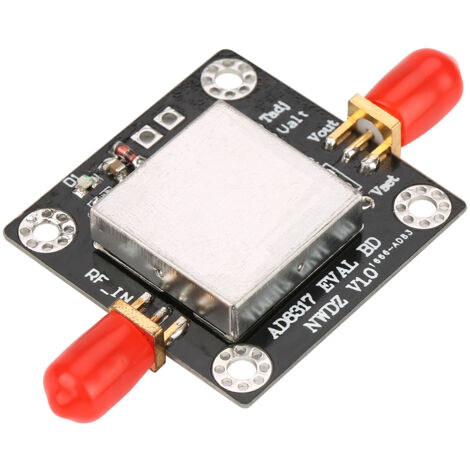

Ce module de détection de puissance RF est conçu autour du circuit intégré AD8317, spécialement conçu pour mesurer la puissance des signaux radiofréquences. Il détecte les signaux RF d'une puissance comprise entre -55 dBm et 0 dBm et les convertit en une tension continue de sortie proportionnelle.

Son principe est simple : plus la puissance du signal RF d'entrée est grande, plus la tension de sortie est élevée. Cette tension est directement proportionnelle au logarithme de l'amplitude du signal, élargissant considérablement la plage dynamique de détection jusqu'à 55 dB.

Ce détecteur est idéal pour la détection de signaux RF, la mesure de puissance, la détection d'intensité de champ, et peut être intégré dans des boucles de contrôle automatique de gain (AGC) ou de niveau (ALC).

Applications concrètes : contrôle et surveillance des amplificateurs de puissance (PA) dans les émetteurs RF ; surveillance de puissance dans les liaisons radio ; mesures RSSI dans les stations de base, réseaux WLAN, WiMAX et radars.

Spécifications techniques :

- Circuit intégré principal : AD8317

- Impédance d'entrée : 50 Ohms

- Impédance de sortie (vidéo) : 50 Ohms

- Plage de fréquence : 1 MHz à 10 GHz

- Plage de tension de sortie : 1.6 V à 0.4 V (correspondant à -55 dBm à 0 dBm)

- Sensibilité entrée/sortie : 22 mV/dBm

- Plage dynamique d'entrée : -60 dBm à +5 dBm (linéaire de -55 dBm à 0 dBm)

- Tension d'alimentation : +3.3 V à 5 V DC

- Consommation de courant : ~20 mA

Dimensions du module : 6.5 cm x 3.5 cm (2.6 pouces x 1.4 pouces).

Poids approximatif : 9 g (0.3 oz).

Le colis contient : 1 module détecteur de puissance logarithmique.

Caractéristiques

  • Marque
    MIXHOME
  • Longueur
    9 cm
  • Largeur
    7 cm
  • Hauteur
    2 cm
  • Matières
    Plastique
