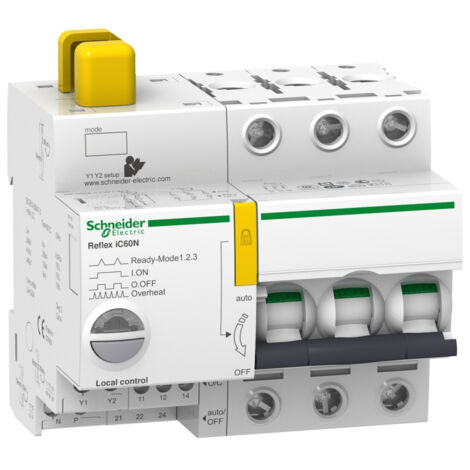

Acti9, Reflex iC60N disjonct. à commande intégrée interface Ti24 16A 3P courbe C - A9C62316

Vendu par By Elec

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Souvent achetés ensemble

Informations produit

Description

Description générale

Le disjoncteur Acti9 Reflex iC60N à commande intégrée est conçu pour assurer la protection des installations électriques dans les environnements résidentiels et les petits commerces. Avec une capacité de coupure de 20 kA, il garantit une sécurité optimale contre les surcharges et les courts-circuits. Ce modèle est équipé d'une interface Ti24 et fonctionne avec un courant nominal de 16 A sur 3 pôles, offrant une courbe de déclenchement de type C.

Spécifications techniques

  • Courant nominal : 16 A
  • Fréquence du réseau : 2 phases
  • Capacité de coupure : 20 kA Icu à 220...240 V CA
  • Capacité de coupure : 10 kA Icu à 380...415 V CA
  • Tension assignée d'isolement : 500 V CA
  • Type de commande : Contrôle à distance par impulsion et par commande permanente
  • Tension circuit de commande : 230 V CC 50 Hz
  • Tension d'alimentation : 24...120 V CA/CC à 60 Hz
  • Dimensions : Hauteur 84 mm, Largeur 99 mm, Profondeur 77 mm
  • Couleur : Blanc
  • Durée de vie mécanique : 50 000 cycles
  • Durée de vie électrique : 50 000 cycles AC-1
  • Pertes de puissance totales : 6,3 W
  • Pertes de puissance par pôle : 2,1 W
  • Protection différentielle : Bloc séparé
  • Compatibilité et accessoires

  • Compatible avec PLC
  • Code de compatibilité : Reflex_iC60
  • Autres informations

  • Signalisation locale : DEL verte (appareil ON), DEL clignotante (appareil en déclenchement), DEL rouge (défaut)
  • Prévision de verrouillage : Cadenassable avec verrouillages optionnels
  • Caractéristiques

    • Marque
      SCHNEIDER ELECTRIC
    • Intensité courant
      16 A
    • Garantie
      1 an(s)
    • Quantité par pack
      1
    • Courbe de déclenchement
      C
    • Fonction du disjoncteur
      Bipolaire
    • Fréquence
      50 Hz
    • Hauteur
      84 mm
    • Indice de protection
      IP20
    • Intensité nominale
      AC
    • Matières
      Plastique
    • Mode de pose électricité
      Apparent
    • Nombre de module(s)
      3
    • Nombre de pôle(s)
      3
    • Poids
      200 g
    • Pouvoir de coupure
      20 kA
    • Tension électrique
      230 V
    • Type de connecteur
      Bipolaire
    • Type de connexion
      À vis
    • Type de disjoncteur
      Coupe circuit
    • Type de port connectique
      DIN
    • Réf. ManoMano
      ME7915838
    • MMID
      176065235821
    • Réf. fabricant
      SCH A9C62316
    • EAN
      3606480455643

    Questions fréquentes

    Oui, ce dispositif peut être utilisé dans un réseau électrique avec une tension de 380 V, mais sa capacité de coupure est alors de 10 kA Icu, contrairement à 20 kA Icu pour une tension de 220-240 V.

    La signalisation locale est assurée par des DEL : une DEL verte indique que l'appareil est en marche, une DEL clignotante signale un déclenchement, et une DEL rouge indique un défaut.

    La durée de vie mécanique de cet équipement est de 50 000 cycles, tout comme sa durée de vie électrique en mode AC-1.

    Réponses générées par IA à partir des informations vendeur
