Description générale

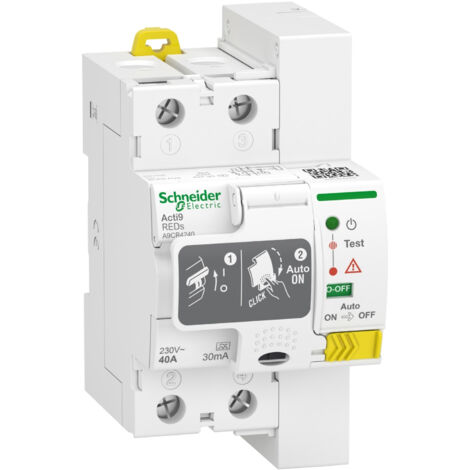

Interrupteur différentiel Acti9 REDs 2 Pôles 40A 30mA Type A de SCHNEIDER, conçu pour protéger contre les chocs électriques et les risques d'incendie. Ce disjoncteur modulaire à courant résiduel (RCCB) déconnecte les circuits électriques en charge et redémarre automatiquement après un contrôle de l'isolement. Il est adapté aux systèmes de mise à la terre TT et TN-S, et convient aux applications tertiaires, industrielles et d'infrastructures.Spécifications techniques
- Nombre de pôles : 2
- Calibre/courant nominal assigné (In) : 40 A
- Sensibilité / courant de défaut nominal (I?n) : 30 mA
- Type de courant différentiel : A
- Largeur en nombre de modules : 3
- Dimensions : H106mm x L54mm x P82mm
- Indice de protection : IP20
- Tension de fonctionnement (Ue) : 230 VAC
- Tension d'isolation nominale (Ui) : 500 VAC
- Tension de tenue aux chocs nominale (Uimp) : 4 kV
- Fréquence : 50 Hz
- Capacité nominale de coupure et de fermeture de court-circuit (Im/IΔm) : 630 A
- Courant de court-circuit nominal conditionnel (Inc/IΔc) : 6 kA
- Endurance mécanique : jusqu'à 4000 cycles
- Température de fonctionnement : -5°C à 40°C
- Température de stockage : -40°C à 70°C
Compatibilité et accessoires
Compatible avec les systèmes de mise à la terre TT et TN-S. Montable sur rail DIN 35mm.Installation
Se monte facilement sur rail DIN, facilitant l'intégration dans des tableaux électriques standards.Utilisation
Conçu pour protéger les circuits électriques contre les chocs électriques et les risques d'incendie, tout en assurant une déconnexion automatique en cas de défaut.Autres informations
La nouvelle interface modulaire intelligente Acti 9 Smartlink permet la transmission des données vers un automate ou un système de supervision via le réseau de communication Modbus serial line. Toutes les données sont mémorisées, y compris le nombre de cycles, la consommation et la durée de fonctionnement, même en cas de coupure d'alimentation.
