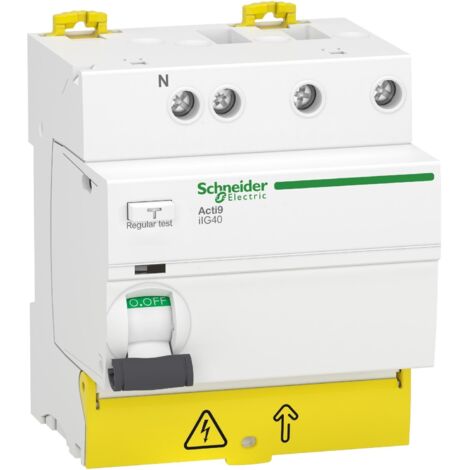

Acti9 iIG40 - interrupteur différentiel tête de groupe - 3P+N 40A 30mA type A SI
Vous achetez pour votre entreprise ?
+10% offert sur votre 1ère commande
Tarifs négociés HT jusqu'à -20%
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
- Complémentaires
- Position de l'appareillage dans l'installation : Groupe d'arrivées
- Fréquence du réseau : 50 Hz
- [Ue] tension assignée d'emploi : 380...415 V CA 50 Hz
- technologie différentiel : Indépendant de la tension
- pouvoir assigné de coupure et fermeture : Idm 1500 A
- courant nominal de court-circuit conditionnel : 10000 A
- [Ui] tension d'isolement : 500 V CA 50 Hz
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- Coupure pleinement apparente : Oui
- Type de commande : Par maneton
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- compatibilité des répartiteur, peigne, jeu de barres : Haut: dent
- pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 74 mm
- Poids du produit : 364 g
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 15000 cycle
- Verrouillages optionnels : Dispositif de cadenassage
- type de raccordement : Bornes type tunnel bas1…35 mm² rigide
Bornes type tunnel bas1…25 mm² souple
Bornes type tunnel haut1…16 mm² rigide
Bornes type tunnel haut1…10 mm² souple - Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
- couple de serrage : 3,5 N.m bas
2 N.m haut
Caractéristiques
- MarqueSCHNEIDER ELECTRIC
- Intensité courant40 A
- Quantité par pack1
- Hauteur85 mm
- Largeur72 mm
- MatièresPlastique
- Poids364 g
- Type d'interrupteur différentielType A
- Réf. ManoManoME27111579
- MMID997714088372
- Réf. fabricantSCH A9R87740
- EAN3606485462073
Questions fréquentes
Ce dispositif est spécifiquement conçu pour fonctionner sur un réseau électrique avec une fréquence de 50 Hz. Il n'est pas garanti qu'il fonctionne correctement avec une fréquence différente.
Les bornes de raccordement acceptent des fils rigides de 1 à 35 mm² pour les bornes inférieures et de 1 à 16 mm² pour les bornes supérieures. Pour les fils souples, les bornes inférieures acceptent de 1 à 25 mm² et les bornes supérieures de 1 à 10 mm².
Le couple de serrage recommandé est de 3,5 N.m pour les bornes inférieures et de 2 N.m pour les bornes supérieures.
