Description générale

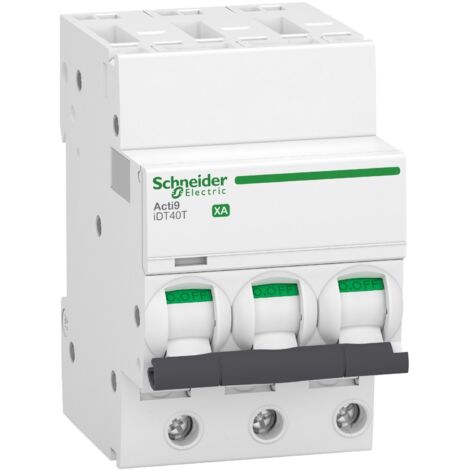

Le disjoncteur modulaire Acti9 iDT40T XA est un dispositif de protection électrique conçu pour assurer la sécurité des installations électriques. Il est de type 3P (triphasé) avec une intensité nominale de 20A et une courbe de déclenchement C, offrant une capacité de coupure de 6kA. Ce disjoncteur est conforme aux normes EN/CEI, garantissant une utilisation fiable et sécurisée dans des environnements industriels et commerciaux.Spécifications techniques
- Fréquence du réseau : 50 Hz
- Tension assignée d'emploi : 400 V CA
- Limite de déclenchement magnétique : 5...10 x In
- Pouvoir de coupure de service : 4500 A à 400 V CA
- Tension d'isolement : 440 V CA
- Tension assignée de tenue aux chocs : 4 kV
- Endurance mécanique : 20000 cycles
- Endurance électrique : 20000 cycles
- Poids : 330 g
- Dimensions : Hauteur 85 mm, Largeur 54 mm, Profondeur 74 mm
Compatibilité et accessoires
- Code de compatibilité : IDT40T XA
Installation
- Mode d'installation : Encliquetable sur rail DIN
- Support de montage : Rail DIN, largeur 6 pas de 9 mm
Utilisation
- Type de commande : Par maneton
- Signalisation locale : Indication ON/OFF
- Signalisation de déclenchement : Oui
- Type de raccordement : Bornes à vis peigne, compatible avec des fils souples de 1...10 mm² et rigides de 1...16 mm²
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 2 N.m
Autres informations
- Coupure pleinement apparente : Oui
- Verrouillages optionnels : Dispositif de cadenassage
